Расчет кривых элементов теоретического чертежа и масштаба бонжана

Условные обозначения:

s - площадь ватерлинии;

- абсцисса центра тяжести площади ватерлинии;

- абсцисса центра величины;

- аппликата центра величины;

V - объемное водоизмещение;

- момент инерции площади ватерлинии относительно продольной оси;

- момент инерции площади ватерлинии относительнопоперечной оси, проходящей через ее ЦТ;

r - поперечный метацентрический радиус;

R - продольный метацентрический радиус;

- возвышение поперечного метацентра над ОП.

Рабочие формулы:

где Lн и Lк - протяженность ватерлинии в нос и в корму от миделя,

z - переменная осадка корабля,

M - статические моменты объема V относительно соответствующих плоскостей.

Расчет кривых элементов теоретического чертежа и масштаба Бонжана произведен при помощи программы S1. Таблицы расчета приведены на листах 23 - 47.

Кривые построены при помощи системы CADKEY на листе 48.

Масштаб Бонжана приведен на листе 49.

Расчет остойчивости на больших углах крена

Условные обозначения:

- угол крена;

- плечо статической остойчивости;

- плечо остойчивости формы;

- плечо остойчивости веса;

- метацентрический радиус корабля, накрененного на угол ;

- момент инерции площади наклонной ватерлинии.

Рабочие формулы:

; ; ; .

Для нахождения зависимости ( ) используется графоаналитический метод Дарньи-Крылова.

Основные величины в расчете:

- отстояние ЦТ равнообъемной ватерлинии от ДП;

- центральный момент инерции площади ватерлинии;

- поперечный метацентрический радиус.

Расчет остойчивости проектируемого корабля произведен при помощи программы S1. Таблицы расчета приведены на листах

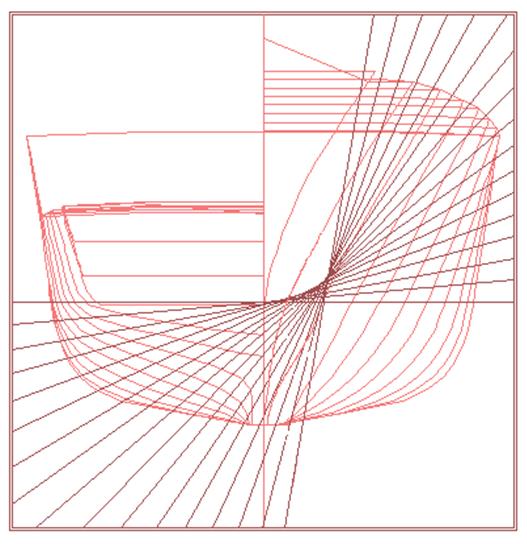

Кренование по методу Дарньи-Крылова

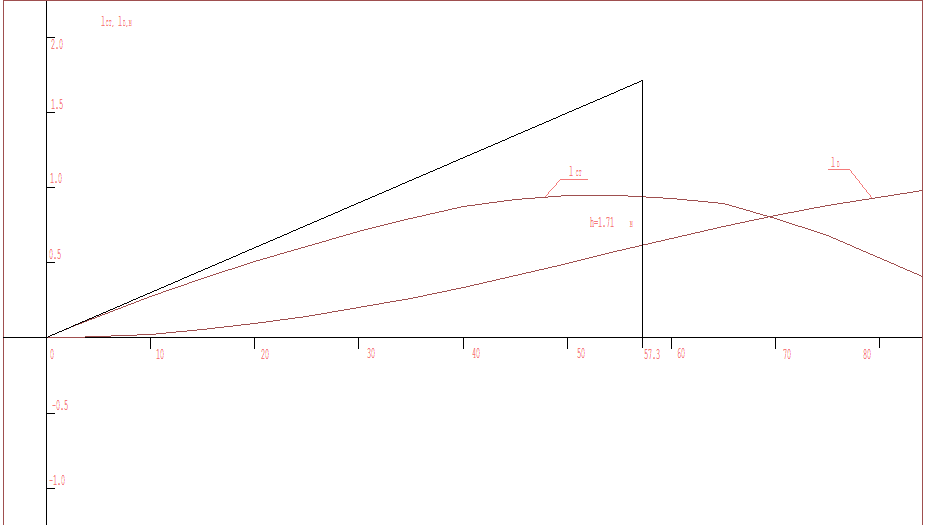

Диаграммы статической и динамической остойчивости
