Автоматизация управления режимами работы оборудования на подвижном составе позволяет обеспечить наиболее полное использование оборудования и наибольшую экономичность его работы, облегчить операции по управлению подвижным составом с тем, чтобы не отвлекать машиниста от наблюдения за путевыми сигналами и условиями движения, повысить безопасность движения, а также срок службы оборудования путем ограничения режимов работы подвижного состава и элементов его оборудования допускаемыми пределами.

Автоматизация режимов работы основных элементов оборудования направлена, прежде всего, на:

– автоматическое изменение э. д. с. генератора с целью наибольшего использования мощности теплового двигателя;

– программное регулирование момента сопротивления генератора для работы теплового двигателя при наибольшей экономичности;

– сохранение приблизительно постоянной силы тока в процессе разгона поезда;

– автоматическое изменение возбуждения тяговых электродвигателей и др.

Параметрическим или разомкнутыми системами регулирования присуще то, что они устанавливают определенные функциональные зависимости между некоторой величиной, характеризующей внешнее для данной машины воздействие (ток нагрузки, скорость и т. п.), и некоторым регулирующим параметром (магнитный поток и др.). В свою очередь регулирующий параметр функционально связан с той величиной, которая должна поддерживаться постоянной или изменяться по заданному закону (мощность, крутящий момент, напряжение и т.п.). Ее можно назвать регулируемой величиной. При изменении внешнего воздействия меняется регулирующий параметр и регулируемая величина устанавливается близкой к заданной.

Их основной недостаток заключается в том, что регулируемая величина зависит, как правило, не только от той величины, связь с которой установлена системой регулирования, но и от других факторов, воздействие которых вносит существенные погрешности. В принципе, возможно, осуществить параметрическое регулирование по всем воздействиям (температуре и давлению наружного воздуха, температуре обмоток, вспомогательной нагрузке и т. п.). Но такая система была бы чрезмерно громоздкой. Кроме того, не для всех воздействий можно реализовать зависимость, близкую к требуемой.

Замкнутые системы автоматического регулирования, в которых сигналом для регулирования является отклонение самой регулируемой величины от заданной программы, по какой бы причине это отклонение ни происходило. Регулирующий параметр изменяется так, чтобы происшедшее отклонение было устранено и регулируемая величина приблизилась к заданной (с некоторой погрешностью).

Основное отличие такой системы от параметрической заключается в наличии узла сравнения и в том, что выход регулятора через регулирующий параметр и регулируемую величину соединен со входом и основная цепь регулирования замкнута. Точность регулирования определяется в основном погрешностями в измерении действительного значения регулируемой величины и ее разности с заданной. Система реагирует на любые воздействия, изменяющие заданную или регулируемую величину.

Необходимость автоматического регулирования тепловых двигателей возникает в основном в следующих случаях:

– если сохранение постоянной угловой скорости вала двигателя необходимо по условиям работы приводного механизма;

– если без регулятора тепловой двигатель работает неустойчиво или нестабильно;

– для ограничения максимальной угловой скорости, в частности при разгрузке.

Во всех случаях регулирующим параметром является подача топлива и регулируемой величиной – угловая скорость.

В подвижном составе поддержание постоянной угловой скорости теплового двигателя путем изменения подачи топлива не является необходимым. Наоборот, при изменении подачи топлива желательно изменение угловой скорости, но это связано с регулированием нагрузки и не может решаться только регулятором теплового двигателя, как это будет показано ниже.

Рассмотрим условия устойчивой работы теплового двигателя с нагрузкой исходя из уравнения движения в общей форме

где J – момент инерции движущихся масс двигателя и приводимого механизма, приведенный к валу двигателя; Мс – момент сопротивления нагрузки.

Крутящий момент теплового двигателя Мд зависит от угловой скорости щ и от подачи топлива G, т. е. от положения х регулирующего органа (реек топливных насосов дизеля, топливного клапана газотурбинной установки). В общем случае зависимость Мд (х) (рис. 3.1) является нелинейной; но близкой к прямой. Координата х регулирующего органа изменяется от х1 (минимальная подача топлива при холостом ходе) до х2 (максимальная подача топлива).

Момент сопротивления приводимого механизма в общем случае определяется угловой скоростью, но может зависеть и от других величин, например, в подвижном составе с механической передачей – от сопротивления движению поезда и от передаточного отношения передачи, при гидродинамической передаче – от угловой скорости входного и выходного валов, момента на выходном валу и т. п., при электрической передаче – от магнитного потока и тока. Некоторые из этих зависимостей могут быть выражены аналитически, другие задаются графиками.

Для определения условий устойчивости в каждом отдельном случае надо исследовать уравнение движения с учетом этих зависимостей. Чтобы выяснить общие условия устойчивости системы при малых отклонениях от установившегося режима, в теории автоматического регулирования прибегают к линеаризации уравнений посредством разложения функций в ряд Тейлора с сохранением лишь членов первого порядка. Такое разложение допустимо, если уравнение не содержит существенных нелинейностей, пренебрежение которыми может исказить характер процесса даже при малых отклонениях. Применяя этот метод, можно представить момент двигателя и момент сопротивления в следующей форме:

где Мд уст = МС уст – величины моментов дизеля и сопротивления в установившемся режиме работы;

– частные производные моментов по соответствующим переменным, определяемые аналитически или графически для установившегося режима; ДМС1 – отклонение момента сопротивления под действием других величин.

Для каждого приводного механизма следует заменить ∆Мс1 разложением по величинам, от которых зависит его момент.

Используя эти разложения, получим уравнение движения в абсолютных отклонениях:

(3.1)

Положив

(реально это может быть осуществлено либо увеличением подачи топлива, либо выключением вспомогательной нагрузки, например тормозного компрессора. При обратных операциях отклонение а будет отрицательным) имеем

где пдуст – установившееся значение угловой скорости вала теплового двигателя.

Решение уравнения интегрированием

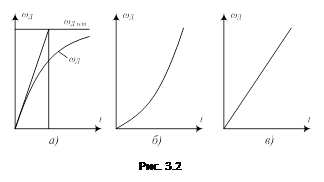

при Ад>0 (рис. 3.2, а)

;

при Ад<0 (рис. 3.2, б)

;

при Ад=0 (рис. 3.2, в)

Только в первом случае отклонение скорости в переходном процессе стремится к установившемуся значению (рис. 3.2, а)

Условием устойчивой работы теплового двигателя с нагрузкой без регулятора является неравенство Ад>0.

В приведенном анализе принято, что крутящий момент двигателя и момент сопротивления изменяются по статическим характеристикам без отставания во времени от отклонения скорости, что свойственно механической передаче и гидродинамической передачам.

При электрической передаче момент сопротивления генератора зависит от магнитного потока и тока нагрузки, которые в большинстве случаев меняются при изменении угловой скорости, но с отставанием от нее во времени вследствие магнитной инерции цепи возбуждения генератора и силовой цепи. Момент сопротивления генератора при разложении в ряд Тейлора:

где МГ уст, ФГ уст и IГ уст – значения МГ, ФГ и IГ при установившемся режиме.

Уравнение движения двигатель-генератора в абсолютных отклонениях имеет вид

(3.2)

Величина ∆МC2 включает в себя отклонения момента сопротивления (и момента двигателя) по причинам, не связанным с отклонениями величин, указанных в правой части равенства (например, вследствие изменения вспомогательной нагрузки и т. д.). Из уравнения (3.2) следует, что если магнитный поток и ток не зависят от угловой скорости, двигатель-генератор может работать устойчиво только в той части внешней характеристики двигателя, для которой

При пологой внешней характеристике дизеля отклонение может оказаться большим даже при малом изменении нагрузки, и, следовательно, работа двигатель-генератора будет нестабильной.

Установившееся отклонение при постоянном отклонении правой части в этом случае равно

При малых скоростях крутящий момент на валу дизеля и момент потерь растут при увеличении скорости. Но так как крутящий момент равен разности индикаторного момента и момента потерь, то повышение его свидетельствует о более интенсивном росте индикаторного момента. Следовательно, работа теплового двигателя при холостом ходе неустойчива и для этого режима регулятор необходим.

Внезапная разгрузка теплового двигателя, работающего при высокой мощности, вызывает резкое повышение угловой скорости вследствие пологой характеристики Мд(пд), что опасно не только из-за механических нагрузок, но и вследствие неполного сгорания топлива (отложение твердых остатков его на форсунке, клапанах и т. п.). В подвижном составе внезапное снятие или резкое снижение нагрузки возможно при боксовании колес, срабатывании защитных устройств, вследствие неправильных операций машиниста и т. п. Поэтому установка регулятора, ограничивающего наибольшую угловую скорость теплового двигателя, необходима.

Таким образом, автоматическое регулирование скорости дизеля необходимо по меньшей мере для режимов холостого хода и наибольшей угловой скорости. Для рабочих режимов вопрос об автоматическом регулировании двигателя связан с системой передачи и может быть различно.
