Характеристика детали, конструктивно-технологические особенности

Маховик или так называемое маховое колесо, представляет собой массивный диск (тяжелое колесо), расположенное на валу двигателя. Предназначен маховик для накапливания кинетической энергии. С помощью неё он выводит поршни из мертвых точек и создает равномерность вращения коленчатого вала. Его отливают из чугуна. На обод маховика напрессовывают зубчатый венец (изготовленный из стали), который вращается вместе с маховиком и используется при пуске двигателя от шестерни стартера. Габариты маховика определяют допустимыми отклонениями от номинальной частоты вращения кинетической энергии, которую маховик должен отдать машине в заданное время.Энергия, которая аккумулируется маховиком, соответствует пропорциям его массе и квадрату скорости ее вращения. Так как скорость больше, чем больше удаление массы от оси вращения маховика, ему обычно придают форму колеса с массивным ободом.

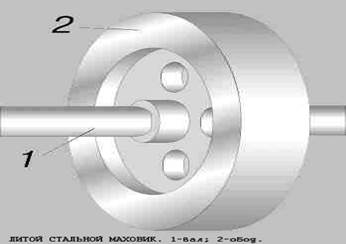

1. Вал;

2. обод.

Маховик служит для обеспечения равномерной работы двигателя, вывода поршней из мертвых точек, облегчая пуск двигателя и движения автомобиля с места. Для пуска двигателя стартером на маховик по окружности напрессован зубчатый венец. Маховик относится к деталям класса "диски с гладким периметром". Изготовлен маховик из чугуна марки С4 18-36.

При передачи крутящего момента на ведомые элементы присутствует сила трения.

Трущиеся поверхности изнашиваются, главным образом, при относительном их проскальзовании, сопровождающийся при этом вибрацией деталей. Разрушительным фактором при работе маховика является трение и вибрация.
