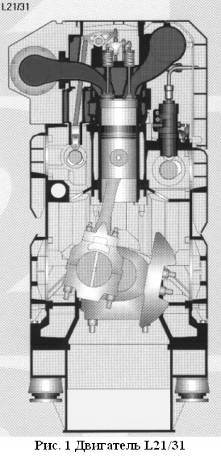

Конструкция

В конструкцию двигателя заложен принцип интегрирования отдельных компонентов модуль с целью сокращения числа конструктивных элементов и, тем самым сокращения затрат времени на сборку, техническое обслуживание и ремонт. Новым является наличие фронтальной литой коробки, которой располагаются обслуживающие двигатель вспомогательные агрегаты (насосы, охладители, терморегулирующие клапаны и пр.)

Фундаментная рама при генераторном исполнении единая. Одновременно исполняет функции масляного поддона. К судовому фундаменту крепится посредством эластичных антивибраторов.

Блок-станина представляет собой литой моноблок. Учитывая, что блок-станина отлита из чугуна, все её компоненты с помощью анкерных связей и поперечных шпилек находятся в предварительно сжатом состоянии при передаче усилий от крышек цилиндров к коленчатому валу испытывают исключительно напряжения сжатия, что благоприятно сказывается на прочности. Здесь полезно напомнить, что чугун отлично работает на сжатие, но обладает малой прочностью под действием растягивающих напряжений. Рамовые подшипники подвесного коленчатого вала имеют мощную поддержку в виде анкерных связей верхний конец которых закреплён в мощной промежуточной полке станины. Крышки подшипников размещаются в вертикальных направляющих станины и удерживаются гидравлически затягиваемыми шпильками. Вкладыши подшипников трёхслойные.

Втулка цилиндра отлита центробежным способом из специального чугуна, вставляется в отверстие в станине и опирается на неё низко-расположенным фланцем. Благодаря этому верхняя охлаждаемая часть втулки находится над станиной, полость охлаждения образуется между этой частью втулки и рубашкой, выполненной в виде кольцевого образования в нижней части крышки цилиндра. Часть втулки, расположенная ниже опорного фланца, не охлаждается и это позволяет поддерживать в ней достаточно высокие температуры и тем. Самым, избежать низко температурной коррозии.

Отсутствие воды в станине исключает возможность обводнения масла при протечках. Для снижения заполирования рабочей поверхности втулки и расхода масла в верхнюю часть устанавливается антиполировочное кольцо. Уплотнение спрягаемых поверхностей втулки и крышки обеспечивается через промежуточное чугунное кольцо.

Крышка цилиндра отлита из чугуна совместно с интегрированной с ней частью ресивера надувочного воздуха. Огневое днище толстое и выдерживает высокие механические нагрузки (максимальное давление сгорания достигает 180 бар), но для исключения появления в нём высоких температурных напряжений его охлаждение осуществляется по расположенным в нём каналам. В крышке устанавливаются 2 впускных и 2 выпускных клапана. Крепится крышка к станине четырьмя шпильками.

Поршень составной – юбка отлита из сферического чугуна, головка стальная кованная и охлаждается маслом, поступающим в сверление в шатуне.

Внутри головки теплоотдача реализуется методом взбалтывания, возникающего при перемене ускорений при движении поршня. Отвод масла из головки осуществляется через специальное сверление в картер. Поршень снабжается двумя компрессионными и одним маслосъёмным кольцом. Компрессионные кольца имеют бочкообразную форму и хромовое покрытие рабочих поверхностей, обеспечивающие отличное уплотнение при минимальном износе.

Шатун стальной, кованный, круглого сечения с нижней головой морского типа. Наличие морской головки позволило увеличит диаметр мотылевой шейки и этим существенно снизить удельные давления в подшипнике. Это же позволяет не прибегая к разборке подшипника вынимать шатун совместно с поршнем и втулкой цилиндра. Вкладыши трёхслойные с приработанным покрытием. Новым является использование трёхслойной втулки головного подшипника взамен традиционно применявшейся втулки из свинцовистой бронзы. Канализация масла в шатуне традиционная.
