Расчет процесса газообмена

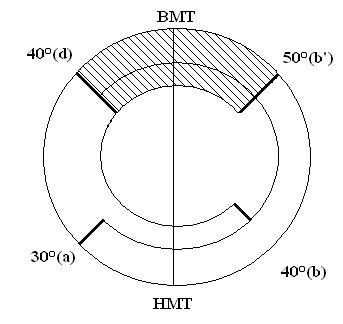

1. Построение круговой диаграммы фаз газораспределения

Нахождение высоты открытия клапанов:

dгорл = 180 мм

dштока = 28 мм

S1 = πd2горл / 4 - πd2штока / 4 = 24815

S2 = πDh = 3.14×180×h

S1 = S2

h = S2 / πD = 24815 / (3.14×180) = 56,7

Диаграмма линейного открытия клапанов, определяемого профилем кулачков газораспределенного привода

2.Определим потерю при прохождении воздуха во время продувки.

Расход воздуха через компрессор:

а) Gк = = = 3,06 кг/ч

б) Gк =

= Gк - = 0,51 кг/ч

Принимаем = 0,7.

= S1 = S2

ρs = 4,396 кг/м3

= 0,75

= = = 27,5 Па
