Анализ уравновешенности двигателя

Исходные данные

Тип двигателя: четырёхтакный (m = 2) MAN L21/31;

Число цилиндров: i = 8;

Порядок работы цилиндров:

1-3-2-4-8-6-7-5

Порядок выполнения расчётов:

Определение угла заклинки звезды I порядка:

Определение угла заклинки звезды II порядка:

λкшм = 0,23

n = 900 об/мин

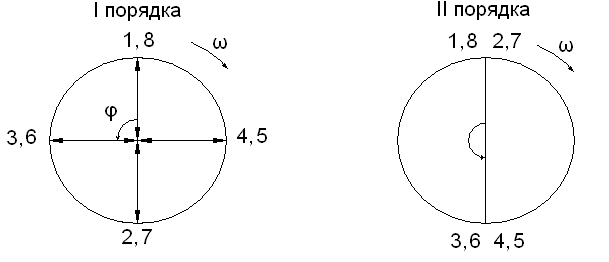

Строим звезду Iго и IIго порядка (схемы кривошипа)

Двигатель уравновешен по всем силам инерции вращающихся масс (ΣPjВ = 0), поступательно – движущихся масс Iго и IIго порядка (ΣPjI = 0, ΣPjII = 0), по всем моментам инерции поступательно – движущихся масс Iго и IIго порядка (ΣMjI = 0, ΣMjII = 0) и по моментам инерции вращающихся масс (ΣMjВ = 0)
