Схема местной телефонной сети железнодорожного узла

Схема местной телефонной сети отражает взаимосвязь всех ЖАТС, расположенных на территории железнодорожного узла, а также связь проектируемой ЖАТС 1 с общегосударственной сетью, сетью дальней связи ДАТС-МПС и спецслужбами железнодорожного узла (рис. 1.1).

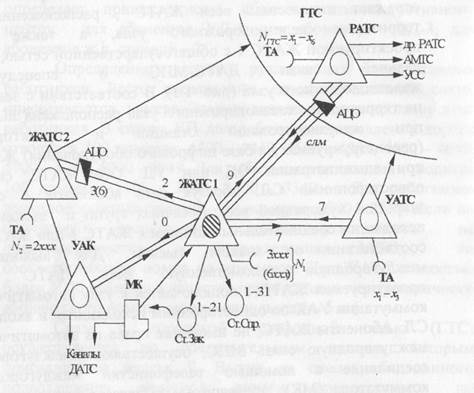

Рис. 1.1. Схема местной телефонной сети железнодорожного узла

В соответствии с заданием на территории железнодорожного узла расположена ЖАТС 2 при железнодорожной станции и проектируемая (реконструируемая на базе цифрового оборудования) ЖАТС 1 при администрации ОД или УД. Обе ЖАТС связаны односторонними СЛ, образуя сеть абонентов с общей, закрытой нумерацией всех тысячных групп и выходом по исходящим соединительным линиям к ЖАТС 1 или ЖАТС2 в соответствии со знаком тысячи. Для выхода на междугородную ведомственную сеть ДАТС МПС проектируемая ЖАТС 1 подключается к узлу автоматической коммутации УАК по односторонним исходящими и входящим СЛ. Абоненты ЖАТС, не имеющие права на автоматическую междугородную связь МПС, осуществляют междугородное соединение с помощью телефонистки междугородного коммутатора (МК), предварительно заказав междугородный разговор через стол заказов по коду «О». Связь с общегосударственной сетью страны осуществляется через опорную районную АТС (РАТС) городской сети, которая, кроме связи с абонентами ГТС, обеспечивает выход абонентов ЖАТС на автоматическую междугородную телефонную сеть страны (АМТС) и спецслужбы ГТС (узел спецслужб - УСС). Местное соединение РАТС и ЖАТС обеспечивается по односторонним СЛ, причем для обеспечения высокого качества междугородней связи предусмотрен выделенный пучок междугородных линий СЛМ от опорной станции ГТС к проектируемой ЖАТС. При значительном тяготении абонентов проектируемой ЖАТС к учреждениям и предприятием, расположенным на территории данного населенного пункта, организуется прямая связь с УАТС, соответствующих учреждений по соединительным линиям с использованием индекса выхода 7 или 8.

Внедрение цифровых ЖАТС в настоящее время происходит в условиях работы окружающих аналоговых АТС электромеханической или квазиэлектронной системы по аналоговым соединительным трактам. Поэтому проектируемая АТСЦ должна обеспечить включение физических СЛ, как правило на направлениях к АТС 1-Ш поколений с малым тяготением. Направления с большим телефонным тяготением организуются по цифровым ИКМ-трактам с установкой оконечного оборудования аналого-цифрового преобразования (АЦО) на встречных аналоговых АТС, например при связи с РАТС городской телефонной сети. Целью курсового проекта является разработка схемы связи железнодорожного узла с указанием типов встречных станций, используемых трактов, системы кодирования направления и нумерации ТА, что отображается в таблице 1.1.

В следующих разделах разрабатываются структурные схемы связи со встречными АТС в соответствии с заданием, рассчитывается телефонная нагрузка и объем оборудования проектируемой ЖАТС 1. Структурные схемы встречных АТС разных систем приведены на схеме, на листе 2.
