Способы построения цифрового коммутационного поля

В основу построения цифрового коммутационного поля заложена ступень временной коммутации (СВК), обозначаемая буквой Т (Time - время). Кроме СВК, цифровое КП может включать в себя ступень пространственной коммутации (СПК), для которой принято обозначение S (Space - пространство). Структура цифрового КП зависит от требуемой емкости АТС. В учрежденческих АТС чаще используется структура типа Т или T-S-T, в станциях большой емкости - типа T-S-S-T, T-S-S-S-T. Возможны другие структуры, из которых следует выделить кольцевую структуру.

Структура типа Т представляет собой одну ступень временной коммутаций, включающей такие обязательные узлы, как речевое запоминающее устройство (РЗУ) и управляющую память (УП). В РЗУ хранится закодированная речевая информация, а в УП - информация о соединениях между канальными интервалами трактов приема.

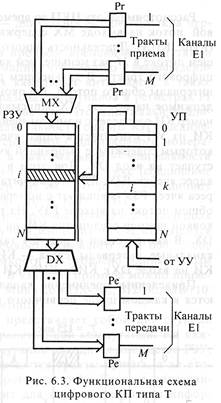

На рис. 6.3 представлена функциональная схема цифрового КП (ЦКП), обеспечивающего соединения между канальными интервалами М цифровых первичных трактов приема. Коммутационное поле включает в себя: РЗУ, имеющее N ячеек памяти; УП с таким же количеством ячеек памяти; мультиплексор (MX), имеющий М входов и один выход; демультиплексор (DX), имеющий один вход и М выходов; регистры приема (Рг) и передачи (Ре) сигналов. Количество ячеек речевого ЗУ соответствует общему количеству канальных интервалов М цифровых трактов: N= Мх31 (счет ячеек идет от нуля). Емкость ячейки РЗУ соответствует длине содержимого одного КИ, равной одному байту.

Управляющая память получает от управляющего устройства станции и хранит данные о соединениях между канальными интервалами цифровых трактов приема и передачи. Управляющая память управляет чтением информации из РЗУ. Мультиплексор MX объединяет цифровые входящие потоки от регистров Рг и передает объединенный поток на вход записи РЗУ. Демультиплексор DX принимает с выхода РЗУ объединенный поток и разделяет его на М исходящих потоков, передаваемых на регистры Ре. MX и DX производят операции с однобайтными словами в параллельном коде.

Регистры Рг производят преобразование сигналов, поступающих по цифровым трактам, из последовательного кода в параллельный. Регистры Ре производят обратное преобразование. В каждый регистр записывается один байт данных.
