Принципиальная схема одного из обслуживающих устройств, приборов приспособлений

Назначение.

Усилитель диспетчера (УД) предназначен для двухстороннего усиления разговорных токов как в 2 – х проводных, так и в 4 – х проводных линиях. Он может, использован в качестве громкоговорящей установки для промежуточного пункта на железнодорожных станциях, а также в цепях избирательной участковой связи. Высокое качество приема и передачи речи усилителем обеспечивается применением на данный момент наилучших схемотехнических решений и современной интегральной элементной базы.

Устройство и работа усилителя.

В целом усилитель диспетчера «Геликон-С» содержит два раздельных усилителя: приема и передачи.

Передача осуществляется с электронного микрофона МК1, развивающей уровень – 4,4 дБ (-6 Нп) при разговоре на расстоянии 0,7-0,8 м.

С микрофона сигнал поступает на предусилитель, собранный на MCD 1.1, который формирует частотную характеристику речевого сигнала (300 Гц – 3,4 кГц) за счет частотно-зависимой обратной связи (R4, C3, C4, R6) и задает предварительное усиление сигнала, подстраиваемое резистором R8.

Далее сигнал усиливается каскадом, собранным на MCD 1.2. и транзисторах VT3 и VT4, через резистор R17, задающий выходное сопротивление усилителя, контакты переключающего реле К1.1 и трансформатор Т1 подается в линию.

Усилитель приема включен в линию через трансформатор Т2 и контакты К1.2 К1.3 переключающегося реле. Трансформатор Т2 нагружен на приемный резистор R32, являющейся регулятором громкости приема. С движка регулятора сигнал усиливается предусилителем на приеме. С движка регулятора сигнал усиливается предусилителем на микросхеме D3.1 и D2.2. этот фильтр обеспечивает высокие параметры усилителя приема и представляет собой последовательное включение фильтром верхних и нижних частот. Коэффициент передачи фильтров на частоте 800 Гц равен единице.

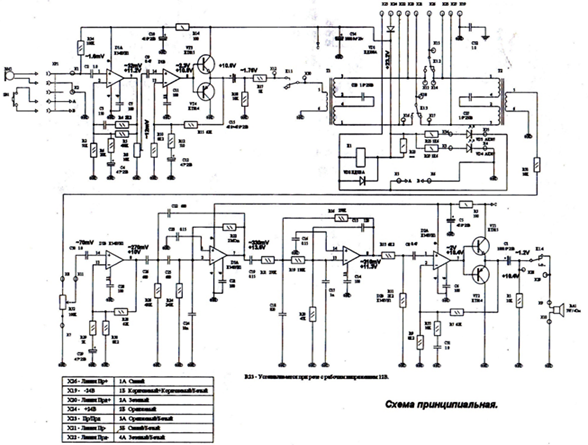

Принципиальная схема усилителя диспетчера «Геликон-С»

С выхода фильтров сигнал подается на оконечный усилитель D2.2, VT1, VT2, который в режиме приема нагружается на динамическую головку ВА1 с сопротивлением 4 Ома. Переключение режима прием – передача производиться кнопкой SB1, включающей реле К1. Индикация режима производиться светодиодами VD3, VD4.
