Расчет отвала на прочность

Рассмотрим случай нагружения отвала максимальной реакцией грунта , приложенной на конце отвала, находящегося в положении наибольшего выноса в сторону относительно кронштейнов. При этом считаем, что сила действует по оси симметрично отвала, изгибая его в горизонтальной плоскости и пренебрегаем напряжениями, возникающими в нем от кручения. Таким образом, расчет отвала сведены к расчету его изгиб как колесами (рис.4.2)

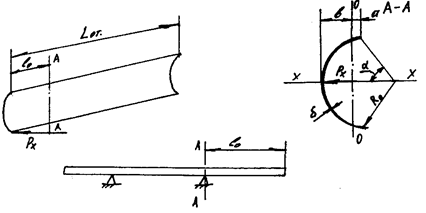

Рис.4.2.Схема сил расчета отвала.

Изгибающий момент в опасном сечении A-A, :

, (4.1)

где:

=1,875 (м.) – длина копального конца отвала при его максимальном боковом смещении относительно кронштейнов.

20570,6 (.)

Под действием силы в волокнах части сечения, расположенной справа от нейтральной линии , возникнут напряжения растяжения, а в волокнах левой части сечения – напряжения стяжения.

Для определения моментов сопротивления зоны растяжения сечения и зоны стяжения необходимо определить положение линии сечения. Это расположение определяется растяжением a и b от нейтральной линии до крайних точек сечения, мм:

; (4.2)

(4.3)

где: =510 (мм.) – средний радиус кривизны сечения отвала;

-центральный угол дуги отвала.

= 98,4 (мм.)

=50,8 (мм.)

Момент инерции сечения А-А, :

(4.5)

где:=30 мм – толщина отвала.

=754178 ().

Моменты сопротивления зон растяжения и стяжения сечения, ().

().

14846 ().

Нормальные напряжения в волокнах, МПа в растянутых

=2,68 (МПа.)

Условие прочности выполнено.

В сжатых

Условие прочности выполнено.
