Увеличение расстояний между осями путей в кривых

Приведенные размеры габаритов приближения строений и расстояния между осями путей даны для прямых участков. В кривых эти расстояния приходится увеличивать, так как концы вагонов и локомотивов выступают наружу кривой значительно больше, чем в прямом участке, а середина вагона, наоборот, смещается внутрь кривой.

Кроме того, в кривых наружную рельсовую нить ставят выше внутренней, чтобы наклонить подвижной состав к центру кривой. Величина возвышения на двухпутных участках в кривой для наружного пути может быть больше, чем для внутреннего пути. Эти обстоятельства требуют дополнительного увеличения горизонтальных габаритных расстояний в зависимости от радиусов кривых, возвышения наружного рельса и устанавливаются по нормам, приведенным в указаниях МПС по применению габаритов приближения строений.

Грузы, которые не могут быть размещены на открытом подвижном составе в пределах габаритов погрузки, перевозятся в соответствии с порядком, установленным МПС.

Для проверки правильности размещения грузов в пределах указанного габарита в местах массовой погрузки (на подъездных путях, в морских и речных портах, на станциях перегрузки) устанавливаются габаритные ворота.

Выгруженные или подготовленные к погрузке около пути грузы должны быть уложены и закреплены так, чтобы габарит приближения строений не нарушался.

Грузы (кроме балласта, выгружаемого для путевых работ) при высоте до 1200 мм должны находиться от наружной грани головки крайнего рельса не ближе 2,0 м, а при большой высоте - не ближе 2,5 м.

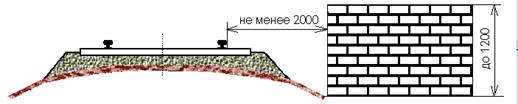

Расстояние до крайнего рельса при высоте груза до 1200 мм

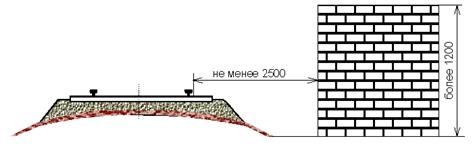

Расстояние до крайнего рельса при высоте груза свыше 1200 мм
