Надрессорная балка тележки отлита заодно с подпятником, опорами для размещения скользунов, гнездами для фрикционных клиньев и приливом для крепления кронштейна мертвой точки рычажной передачи тормоза. Балка выполнена по форме бруса равного сопротивления изгибу в соответствии с эпюрой изгибающих моментов и имеет коробчатое замкнутое сечение.

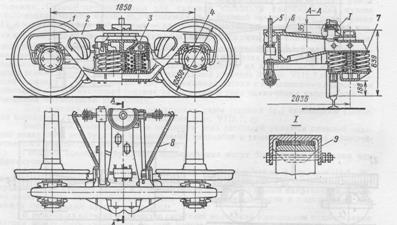

Рис.12. Тележка типа ЦНИИ-ХЗ-О:

/ — колесная пара; 2 — боковая рама; 3 — клиновой гаситель колебаний; 4 — букса- 5—шкворень-6 — Надрессорная балка; 7 — рессорный комплект; 8 — рычажная передача тормоза; 9 — вертикальный скользун

1.6 Автосцепное оборудование

Ударно-тяговые приборы основным и ответственным частям вагона. Они предназначены для соединения вагонов между собой и с локомотивом, удержания их на определённом расстоянии друг от друга, передачи и смягчения действия продольных нагрузок, которые возникают при движении поезда и при маневрах.

Тягово-сцепные приборы обеспечивают сцепление вагонов и локомотивов, передачу и смягчение растягивающих усилий. Ударные приборы (буферы) передают и смягчают сжимающие усилия и удерживают вагоны и локомотивы на определенном расстоянии. Приборы, предназначенные для непосредственного соединения вагонов и локомотивов, называют автосцепкой, совокупность частей, передающих и смягчающих действие тяговых усилий, называют упряжью. Платформа 13-9004 оборудована типовой автосцепкой СА-3.

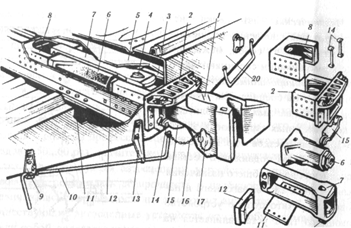

Рис.13 Расположение деталей автоцепного устройства вагонного типа

Автосцепое устройство вагона состоит из корпуса автосцепки с деталями механизма, расцепного привода, ударно-центрирующего прибора, упряжного устройства с поглощающим аппаратом и опорных частей. Основные части автосцепного устройства размещаются в консольной части хребтовой балки 5 рамы кузова вагона (рис.13). Корпус 1 автосцепки с деталями механизма установлен в окно ударной розетки 2 и своим хвостовиком соединен с тяговым хомутом 7 при помощи клина 4, который вставляется снизу и опирается на два болта 18, закрепленных запорными шайбами и гайками. Расцепной привод закреплен на концевой балке 20 рамы. Он состоит из двуплечего рычага 10 с приводом механизма автосцепки 17. Ударно-центрирующий прибор состоит из ударной розетки 2, прикрепленной в средней части к концевой балке 20 рамы, двух маятниковых подвесок 14 и центрирующей балочки15, на которую опирается корпус автосцепки 1. Упряжное устройство включает в себя тяговый хомут 7, клин 4,упорную плиту 12 и два болта 18 с планкой 19, запорными шайбами и шплинтом. Внутри тягового хомута 7 находится поглощающий аппарат 6, который размещается между задними упорами 8 и упорной плитой 12, взаимодействующей с передними упорами 3. Задние упоры 8 объединены между собой перемычкой и укреплены к вертикальным стенкам хребтовой балки 5. Упряжное устройство предохраняется от падения поддерживающей планкой 11, прикрепленной снизу к горизонтальным полкам хребтовой балки 5 восемью болтами. Внутри корпуса автосцепки размещаются детали механизма, служащие для выполнения процессов сцепления и расцепления подвижного состава.
