Изучение конструкции, принципа действия и силовой характеристики телескопических гидравлических амортизаторов

Цель работы - изучить устройство и принцип действия телескопических гидравлических амортизаторов и исследовать силовую характеристику.

Общие сведения

Амортизатор служит для гашения колебаний кузова, которые возникают из-за работы упругого элемента. Жесткость амортизатора определяет скорость гашения колебаний.

Все гидравлические телескопические амортизаторы по своей конструкции подразделяются на три категории:

Гидравлические двухтрубные амортизаторы

Газонаполненные двухтрубные амортизаторы низкого давления

Однотрубные высокого давления

Сопротивление при сжатии в общем случае составляет 20 - 25% сопротивления при отдаче, так как необходимо чтобы амортизатор гасил свободные колебания подвески при отдаче и не увеличивал жесткость подвески при сжатии.

Сопротивление амортизатора определяется размерами отверстий в корпусах клапанов отдачи и сжатия и усилиями их пружин.

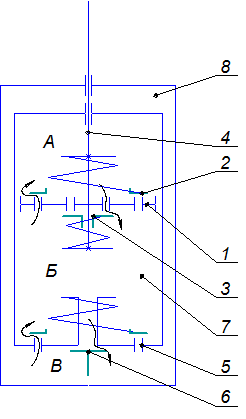

Рисунок 1 – Кинематическая схема амортизатора

1 – поршень, 2 – клапан сжатия, 3 – клапан отбоя, 4 – шток, 5 – перепускной клапан отбоя, 6 – перепускной клапан сжатия, 7 – рабочий цилиндр, 8 – резервуар, А – надпоршневое пространство, Б – подпоршневое пространство, В – полость резервуара
