Устройство и принцип действия приспособления

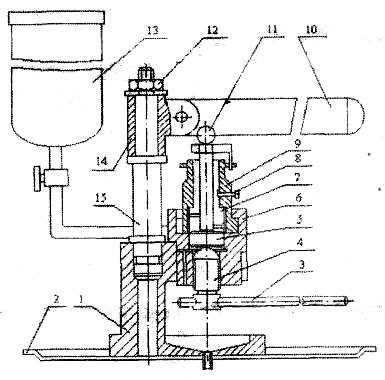

Рисунок 7 – Устройства для опрессовки плунжерных пар: 1 – основание; 2 – поддон; 3 – вороток винта; 4 – винт; 5 – подпятник 6 – корпус; 7 – втулка плунжера; 8 – винт-фиксатор втулки плунжера; 9 – установочная головка; 10 – рычаг; 11 – ролик; 12 – гайка; 13 – топливный бак; 14 – стойка; 15 – втулка.

Данный прибор позволяет проверять состояние прецизионных плунжерных пар ТНВД. В этих целях переходник прибора подсоединяют к топливопроводу высокого давления проверяемой секции, включают полную подачу топлива, проворачивают коленчатый вал двигателя стартером и по манометру прибора определяют давление, создаваемое плунжерной парой проверяемой секции.

Полученные данные сравнивают с нормативом. Затем, не отсоединяя прибора от секции ТНВД, можно проверить состояние (герметичность) нагнетательного клапана секции при неработающем двигателе, но включенной подаче топлива. С помощью рычага-рукоятки прибора создают давление 0,15–0,20 МПа (150–200 кгс/см2) – клапан в течение 30 секунд не должен пропускать топливо (давление не должно падать).
