Выбор элементной базы и разработка схемы электрической принципиальной МКТ

Рисунок 3.3 – Конфигурация выводов

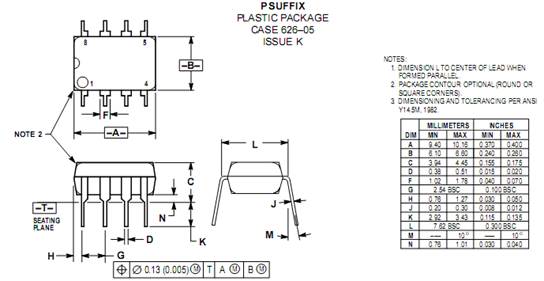

Рисунок 3.4 – Параметры корпуса

Выбор микросхемы часов реального времени.

В качестве ИМС выполняющей функцию часов выбираем микросхему M41T56.

M41T56 - серийные часы реального времени.

Особенности:

1) 32KHz кварцевый генератор

2) Последовательный интерфейс.

3) 5V ± 10% питающего напряжения

4) Батарея питания 450nA (TYP на 3V)

Выбор микросхемы формирования входного сигнала произвольной формы в цифровые сигналы.

Для реализации функции формирования входного сигнала произвольной формы в цифровые сигналы выбираем микросхему SN7413 - два триггера Шмитта с элементом 4И-НЕ на входе.

Выбор ЖК-индикатора

Для отображения информации необходим двухстрочный 16-ти символьный русифицированный ЖК-индикатор со светодиодной подсветкой. Данный индикатор может быть любой фирмы изготовителя, главное соблюсти следующие требования: - контроллер ЖКИ- русифицированный, 2 строки 16 символов.

Главное при выборе учесть совместимость ЖК-индикатора с микроконтроллером. Кроме Data Vision испытывались индикаторы фирм PowerTips, Wintec, Bolymin и ещё неизвестных производителей, работоспособность прибора не нарушалась. Индикатор - самый дорогой компонент МКТ.

Выбираем индикатор MT-16S2D-2YLG.

MT-16S2D-2YLG ЖКИ индикатор 2 строки 16 символов англо-русский, с подсветкой.
