Принципиальная схема привода передних колёс ВАЗ-2109

Привод передних ведущих колес переднеприводных автомобилей служит для передачи крутящего момента от выходных валов дифференциала к ведущим передним колесам. Конструкция привода обеспечивает возможность поворота управляемых передних колес, вертикального их перемещения вместе с подвеской при переезде через неровности дороги, а также компенсирует погрешности сборки деталей кузова и подвески.

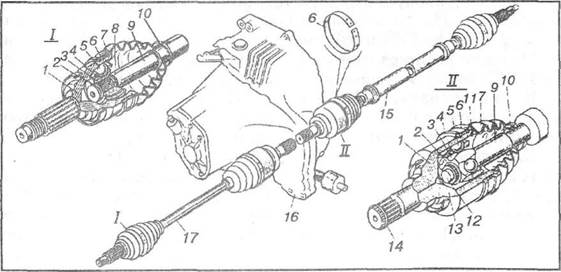

Рис.2.1. Привод передних колес автомобиля ВАЗ-2109: 1,3-корпус и обойма шарнира; 2,14- стопорные кольца соответственно обоймы и полуосевой шестерни; 4-сепаратор; 5-шарик; 6,10-наружный и внутренний хомуты чехла; 7-защитный чехол; 8-упорное кольцо; 9-вал привода колеса; 11-фиксатор внутреннего шарнира; 12-буфер вала; 13-фланец; 15,17 — валы привода соответственно правого и левого передних колес; 16-коробка передач; I,II — наружный и внутренний шарниры.

Приводы правого и левого колес имеют одинаковую конструкцию и отличаются валами, который у привода левого колеса сплошной, а у правого - трубчатый, а также длиной. Последнее объясняется смещением коробки передач в левую сторону от оси автомобиля.

Привод каждого колеса состоит из двух карданных шарниров равных угловых скоростей и вала. Наружный шарнир, соединенный со ступицей колеса, состоит из корпуса, сепаратора, внутренней обоймы и шести шариков. В корпусе шарнира и в обойме выполнены радиусные дорожки качения, кривизна которых имеет меридианальное направление. В этих дорожках располагаются шарики, соединяющие между собой корпус и внутреннюю обойму. Шарики помещены в окнах сепаратора и удерживаются им в одной плоскости. Вследствие этого происходит центрация внутренней обоймы и корпуса шарнира. Рабочий угол поворота наружного шарнира до 42°.

Внутренняя обойма насажена на шлицы вала до упора в кольцо. Удерживается обойма на шлицах вала стопорным кольцом. Сепаратор имеет сферическую поверхность и окна под шарики. Он обеспечивает синхронность вращения соединяемых шарниром валов за счет установки шариков в бессекторной плоскости угла пересекающихся осей звеньев шарнира, то есть выполняет роль делителя. Вследствие этого, независимо от угла поворота шарнира, шарики всегда удерживаются в плоскости постоянной частоты вращения. Одновременно через сепаратор передается крутящий момент.

Для герметизации полости шарнира применяется гофрированный резиновый чехол, который на корпусе шарнира и на валу привода колеса крепится хомутами и. Герметичность мест посадки чехла обеспечивается кольцевыми канавками на корпусе шарнира, в которые вдавливается чехол при затягивании хомута. С другой стороны канавки выполнены в самом чехле, они создают лабиринтное уплотнение. Осевое фиксирование чехла на валу достигается упорными буртиками на валу привода. Стягивающие хомуты выполнены из стальной ленты, на которой выштампованы три гнезда и один фиксирующий зуб. Два гнезда служат для стягивания хомута специальным приспособлением, в третье заходит фиксирующий зуб. На шлицевой наконечник корпуса шарнира насаживается ступица переднего колеса. Она крепится гайкой.

Внутренний шарнир соединяется с полуосевой шестерней дифференциала. Он имеет незначительные конструктивные отличия по сравнению с наружным шарниром. Это прежде всего тем, что дорожки в корпусе шарнира и в обойме выполнены прямыми, а не радиусными, что позволяет деталям шарнира перемещаться в продольном направлении. Это необходимо для компенсации перемещений, вызванных колебаниями передней подвески и силового агрегата. Продольное перемещение обоймы в корпусе шарнира ограничивается с одной стороны проволочным фиксатором, с другой - пластмассовым буфером. Фиксатор установлен в канавку корпуса шарнира, а буфер в торец вала привода колеса. Хвостовик корпуса шарнира соединяется при помощи шлиц с полуосевой шестерней дифференциала. Полуосевая шестерня удерживается на шлицах вала стопорным кольцом.

Защита деталей шарнира от воздействия влаги и грязи осуществляется таким же образом, как и у наружного шарнира. При сборке карданных шарниров в них закладывается специальная смазка ШРУС-4. При эксплуатации автомобиля замена смазки не производится, если чехлы обеспечивают герметичность шарниров.
