Обоснование постановки задачи

Автоблокировка с централизованным размещением аппаратуры с тональными рельсовыми цепями (АБТЦ) предназначена для интервального регулирования движения поездов на одно- и двухпутных железнодорожных линиях метрополитенов. Система является универсальной, она может применяться при любом виде тяги поездов, а также на линиях с централизованным электроснабжением пассажирских поездов (ЦЭС). Рельсовые цепи этой системы надежно защищены от помех, создаваемых токами ЦЭС, и обеспечивают непрерывность цепи возврата тока ЦЭС по рельсам без установки каких-либо дополнительных устройств.

Основными отличительными особенностями системы АБТЦ являются: использование ТРЦ, отсутствие изолирующих стыков, наличие проходных светофоров и размещение основного оборудования на станциях, ограничивающих перегон.[8]

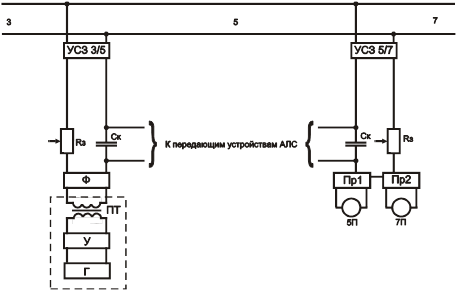

Принцип построения тональной рельсовой цепи представлен на рисунке 1.1.

С целью повышения эффективности перевозочного процесса, надежности устройств и безопасности движения в системе АБТЦ предусмотрено:

- двухстороннее движение по каждому пути двухпутного перегона;

- наличие защитных участков для обоих направлений движения;

- применение двухнитевых ламп красного огня на всех проходных светофорах, а также желтого огня на предвходных светофорах;

- контроль исправности жил кабеля рельсовых цепей;

- контроль перемыкания жил кабеля питания ламп проходных светофоров;

- контроль последовательности занятия рельсовых цепей при включении кодовых сигналов АЛС;

- более совершенная схема контроля правильности занятия и освобождения рельсовых цепей блок-участка (контроль потери шунта) с блокировкой светофоров и схем кодирования АЛС.

Рисунок 1.1 – Принцип построения ТРЦ

Основными узлами станционных устройств системы являются: постовое оборудование рельсовых цепей, схемы включения и контроля ламп проходных светофоров, схемы кодирования рельсовых цепей для передачи информации на локомотив, схемы замыкания и размыкания перегонных устройств с целью исключения опасных ситуаций при потере шунта. Кроме того, в работе системы участвуют линейные цепи, схема смены направления, схема увязки с устройствами электрической централизации и переездными устройствами.

В схемах ТРЦ предусмотрен контроль исправности жил кабеля. При перемыкании жил схема контроля отключает питание рельсовых цепей, при обрыве – включает соответствующую индикацию на пульте.

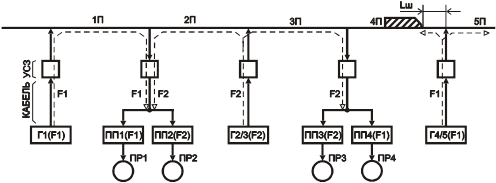

Обобщенная структурная схема ТРЦ представлена на рисунке 1.2.

Путевые приемники контролируют состояние рельсовых цепей той части перегона, которая отнесена к данной станции. Путевые реле этих РЦ воздействуют на сигнальные реле, которые обеспечивают выбор требуемых показаний проходных светофоров и кодовых сигналов АЛС. Кроме того, путевые реле воздействуют на схемы включения кодовых сигналов в рельсовые цепи и на блокирующие реле, управляют схемами контроля последовательного занятия рельсовых цепей и схемами контроля последовательного освобождения РЦ.[20]

В схемах управления огнями светофоров предусмотрен контроль исправности жил кабеля. При обрыве жил обеспечивается включение на табло индикации о перегорании нити лампы светофора, а в ряде случаев (при обрыве прямой жилы основной нити двухнитевой лампы) осуществляется подключение резервной нити. При перемыкании прямой и обратной жил производится отключение питания ламп светофора.

Рисунок 1.2 – Обобщенная структурная схема ТРЦ

Для передачи на локомотив информации об условиях движения предусмотрен формирователь сигналов АЛС. Схема выбора сигналов АЛС выбирает требуемые кодовые комбинации в зависимости от состояния сигнальных реле.
