Эволюция протоколов сигнализации

Следующий этап развития коммутационных станций показан на рисунке 1.5. Здесь уже отдельные ступени искания шаговых станций заменяются коммутационными блоками, а для установления соединений и разъединений вводятся специальные управляющие устройства (регистры и маркеры), отделенные от коммутационных приборов. Такая технология позволяет добиться большей гибкости в управлении вызовами и является более экономичной.

Система сигнализации второго класса - сигнализация по выделенному сигнальному каналу (ВСК) - обычно ассоциируется с этим классом станций. Сигнальная информация проходит по тому же пути, что и соответствующий разговор, но они разделены внутри станции. Это представлено на рисунке 1.5, где разговорные телефонные цепи (обозначенные сплошными линиями) организуются коммутационным блоком, а сигнальная информация (обозначенная пунктирными линиями) передается и принимается управляющими устройствами станции.

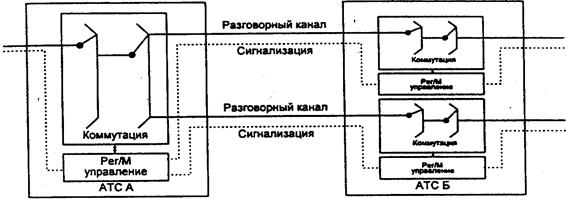

Рис. 1.5. Упрощенное представление сигнализации по выделенному сигнальному каналу (ВСК) с раздельными блоками коммутации и управления

Появление этого поколения коммутационных станций вызвало также более активное использование различных способов сигнализации переменным током. Все они базируются на сигнала» различной частоты: либо в той же полосе частот, что и разговорные сигналы (от 300 до 3400 Гц), либо в более низкой (менее 300 Гц), либо в более высокой (более 3400 Гц) полосе частот. На рисунке 1.6 показано это распределение полос частот.

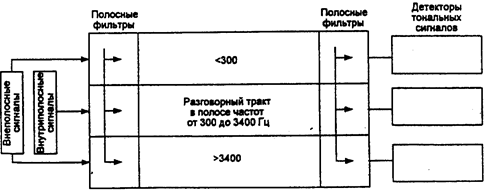

Рис. 1.6. Распределение внутри- и внеполосной сигнализации токами тональных частот

Внутриполосная сигнализация предусматривает передачу сигнальной информации по тому разговорному каналу, к которому эта информация относится. Передача сигнальной информации достигается генерацией одного или нескольких тональных сигналов и передачей их по соответствующему разговорному каналу. На другом конце содержание информации анализируется с помощью тонального приемника.

В межстанционных трактах передачи эти сигналы обрабатываются точно так же, как обычная речь - для обработки сигнала используются усилители разговорного тракта, что приводит к гораздо большей дальности использования сигнализации, чем это возможно в системах сигнализации с постоянным током.

Системы внутриполосной частотной сигнализации могут использоваться как для линейной, так и для регистровой сигнализации, причем для регистровой сигнализации более эффективно применение специальной разновидности сигнализации токами тональной частоты - так называемых многочастотных систем сигнализации, рассмотренных в данном разделе несколько позже и описанных в их специфических российских вариантах в главе 6.

Линейная сигнализация токами тональных частот может осуществ­ляться передачей одночастотных или двухчастотных сигнальных посылок. Значение сигнала определяется направлением сигнала, частотой сигнала и соответствующим этапом в процессе установления соединения, в "котором этот сигнал послан. Для линейной сигнализации чаще применяются непрерывные неконтролируемые протоколы сигнализации, для которых факт передачи сигнала обозначается включением/выключением, тональной частоты. Отсутствие взаимного контроля означает, что подтверждение приема сигнала не требуется для прекращения его посылки. Примером такого типа сигнализации может служить система Bell SF (табл. 1.2).

Таблица 1.2. Пример непрерывно неконтролируемой системы сигнализации (система Bell SF)
