Тормозные механизмы с пневматическим приводом

Тормозная система с пневматическим приводом применяется на ряде тракторов и автомобилей. Она состоит из колесных тормозных механизмов (тормозов) и пневматического привода

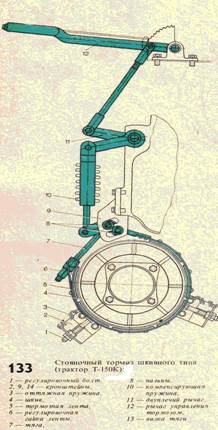

Колесный тормоз (рис. 137). Колеса трактора и автомобиля оборудованы колодочными тормозами с пневматическим приводом. Ими пользуются для снижения скорости или полной остановки движущегося трактора (автомобиля). Колесные тормоза и пневматический привод грузового автомобиля и колесного трактора общего назначения по конструкции выполнены одинаково. Рассмотрим их устройство на примере трактора Т-150К.

Барабан колесного тормоза трактора закреплен на корпусе колесного редуктора и вращается вместе с колесом. В колесный тормоз входит диск 2, неподвижно установленный на фланце корпуса главной передачи. На диске смонтированы эксцентриковые пальцы 1, на которые опираются концы тормозных колодок 11. Другие концы колодок опираются на разжимной кулак 10, вал которого поворачивается во втулках, запрессованных в кронштейне 9, прикрепленном к диску. На шлицевом конце разжимного кулака расположен регулировочный рычаг 7, соединенный штоком с тормозной камерой 5, жестко связанной с диском 2 кронштейнами.

Необходимый зазор между колодками и барабаном обеспечивается эксцентриковыми пальцами 1, которые удерживаются от проворачивания гайками, и регулировочным устройством, смонтированным в рычаге 7.

В регулировочное устройство входят червяк 8 и червячная шестерня 14. При поворачивании червяка за квадратную головку червячная шестерня перемещается вместе с разжимным кулаком, в результате меняется зазор между колодками и барабаном. От самопроизвольного поворачивания червяк удерживается фиксатором 13.

Пневматический привод обеспечивает работу колесных тормозов и стеклоочистителей. Для создания запаса сжатого воздуха служат воздушные баллоны 3. Во время торможения воздух из баллонов поступает в камеры 4 и 9 и затормаживает колеса. На колесных тракторах пневматический привод обеспечивает дополнительно работу механизма выключения сцепления, позволяет использовать воздух для накачки шин и заправки топливного бака.

Тормозная камера 5 (см. рис. 137) приводит в действие колесный тормозной механизм за счет энергии сжатого воздуха. Между корпусом и крышкой камеры находится резинотканевая диафрагма 4 с диском. В нерабочем положении тормоза диафрагма прижата к крышке пружиной. В центральное отверстие диска плотно входит шток 6, на другой конец которого навернута вилка с контргайкой. В крышку камеры вмонтирован штуцер со шлангом, подводящим сжатый воздух из баллона через тормозной кран. При нажатии на педаль тормоза под крышку тормозной камеры поступает сжатый воздух, который прогибает диафрагму к корпусу вместе с диском и перемещает шток. Последний через вилку передает усилие на рычаг 7 вала разжимного кулака, поворачивает его вместе с кулаком 10, в результате тормозные колодки 11 разжимаются и прижимаются к барабану — колесо затормаживается. После отпускания педали тормоза колодки возвращаются в исходное положение пружиной 12, которая стягивает их.
