Сливоналивные устройства для железнодорожного транспорта. Слив самотёком и герметичный слив вязких нефтепродуктов из цистерн

В практике эксплуатации нефтебаз применяют различные системы слива и налива нефти и нефтепродуктов в железнодорожные цистерны, которые подразделяются на две основные группы. К первой группе относится принудительный способ слива – налива при помощи насосов. Ко второй группе относится самотечный слив – налив. Слив – налив при помощи насосов (рис. 2.1а) применяют, когда по условиям рельефа местности расположения резервуаров и схему коммуникации трубопроводов исключается применение самотечного слива.

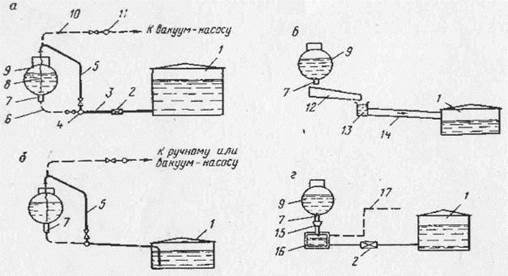

Рис. 2.1 – Схемы слива – налива железнодорожных цистерн

На рис. 2.1б представлена схема самотечно-герметичного слива, осуществляемого через нижний сливной прибор, и самотечно-сифонного слива, осуществляемого через горловину железнодорожной цистерны. В этом случае резервуар располагают на более низких отметках по отношению к железнодорожной цистерне и слив осуществляют за счет гидростатического напора, т.е. разности уровней жидкости в сливаемой и наливаемой емкостях. Эта схема трубопровода от предыдущей отличается лишь отсутствием насоса.

Схема открытого самотечного слива (рис. 2.1в) отличается тем, то слив из железнодорожной цистерны осуществляют через сливной прибор по переносным лоткам, откуда нефтепродукт поступает в желоб и далее по отводной трубе в сливной («нулевой») резервуар, из которого он перекачивается в основные резервуары нефтебазы. В связи с тем, что система эта является негерметичной и представляет известную пожарную опасность, её применяют в основном для слива мазута.

Закрытый самотечный слив (рис. 2.1г) проводят также через нижний сливной прибор и герметичное устройство, присоединяемое к закрытому межрельсовому желобу из которого нефтепродукт откачивается насосом в резервуары нефтебазы.

Известны и другие способы слива, например самотечный слив под давлением, когда для ускорения слива в цистерне создается повышенное давление путем подачи сжатого воздуха, пара или инертного газа, а также принудительный слив при помощи погружного насоса, опускаемого внутрь цистерны. При открытом самотечном сливе высоковязких и высокозастывающих нефтепродуктов используются сливные лотки. Лоток имеет наружную стенку 4 и внутреннюю стенку 3, которые образуют паровую рубашку. При межрельсовом сливе высоковязких нефтепродуктов используются установки нижнего слива СПГ-200. В нерабочем состоянии присоединительная головка 4 находится внутри обоймы 7. При присоединении к сливному прибору головка 4 поднимается вместе с гофрированным рукавом 8 и патрубком 10, после чего фиксируется с помощью зажимов 5.

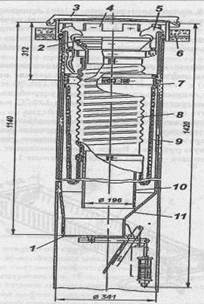

Рис. 2.2 – Установка нижнего слива СПГ – 200: 1 – обратный клапан с противовесом; 2 – уплотнительное кольцо; 3 – крышка; 4 – присоединительная головка; 5 – зажим; 6 – перекрытие сливного желоба; 8 – гофрированный рукав; 9 – гибкий корпус; 10 – алюминиевый патрубок; 11 – сливная труба

Принципиальные схемы исполнения сливного желоба приведены на рис. 2.3. При двустороннем открытом самотечном сливе желоб 6 расположен между путями. При сливе нескольких сортов высоковязких нефтепродуктов он делится на ряд отсеков, от каждого из которых идут трубопровода 3 к «нулевым» резервуарам 1, имеющим фильтр. Вдоль эстакады 4 проходит паропровода 5, от которого отходят пароразводящие трубы 7.

При межрельсовом сливе из желоба 6 нефтепродукт попадает в сборный колодец и, пройдя решетку, поступает по сливному желобу 3 в «нулевой» резервуар 1.

В обоих случаях целесообразно применение желобов-коллекторов, снабженных паровой рубашкой: подогретые высоковязкие нефтепродукты не образуют все увеличивающейся корки на стенках коллекторов.

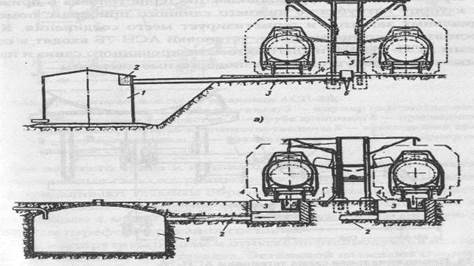

Рис. 2.3 – Принципиальные схемы исполнения сливного желоба: а – при двустороннем сливе; б – при межрельсовом сливе; 1 – резервуар; 2 – фильтр; 3 – сливной желоб; 4 – эстакада; 5 – паропровод; 6 – желоб; 7 – пароразводящие трубы

нефтепродукт доставка сливоналивной цистерна

Для герметизированного слива-налива высоковязких нефтепродуктов используют установку АСН-8Б с шарнирно-сочлененным соединением труб, оборудованные пароподогревом и наличием паровой рубашки, с помощью которой можно подогревать сливаемый нефтепродукт и пропаривать внутреннюю полость сливного прибора цистерны в зимнее время.
