Сливоналивные устройства для железнодорожного транспорта. Слив самотёком и герметичный слив вязких нефтепродуктов из цистерн

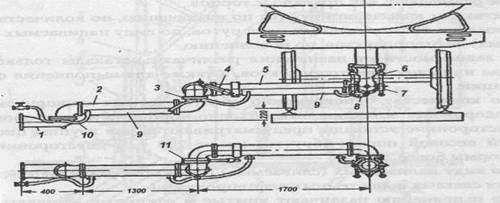

Рис. 2.4 – Принципиальная схема установки АСН – 8Б: 1 – основание; 2 – труба коренная; 3 – шарнир горизонтальный; 4 – пружинное устройство; 5 – труба концевая; 6 – присоединительная головка; 7 – кран – конденсатоотводник; 8 – трехходовый кран; 9 – паровая рубашка; 10 – рукава паропровода; 11 – шарнир вертикальный

Для верхнего слива и налива одиночных цистерн применяется сливоналивные стояки с ручным насосами. Такие стояки устанавливают главным образом на небольших распределительных нефтебазах. Расстояние между отдельными стояками должно быть равным 4 м, что обеспечивает обслуживание цистерн разных типов без переформирования составов.

Слив и налив железнодорожных цистерн стремятся осуществлять в возможно короткое время, чтобы не задерживать подвижной состав. Предельные сроки слива и налива, установленные «Правилами сроки слива и налива, установленные «Правилами перевозок грузов Министерства путей сообщения СССР» для цистерн грузоподъемностью 20 т, составляют 2 ч. Однако при сливе вязких и застывающих нефтей и нефтепродуктов из цистерн, которые требуется разогревать в холодный период года, отводиться дополнительное время на разогрев, т.е. 2–10 ч. Для слива и налива одиночных железнодорожных цистерн (до трех цистерн) сооружают одиночные стояки, а для слива партий и целых маршрутов – односторонние (для 3-6 цистерн) и двусторонние (более 6 цистерн) сливно-наливные эстакады.

Железнодорожные эстакады сооружают для нефти, светлых и темных нефтепродуктов и масел, конструктивно различающихся в связи с особенностями слива этих нефтепродуктов. По характеру проводимых операций эстакады бывают сливными, наливными или комбинированными, т.е. когда они предназначены как для слива, так и для налива нефти и нефтепродукта.
