Рытье траншей для подводных трубопроводов

Земляные подводно-технические работы при укладке подводных трубопроводов могут производиться в двух видах: устройство траншей перед укладкой трубопровода и устройство траншей с одновременной укладкой или с заранее уложенным по дну трубопроводом.

По первой схеме траншея 2 разрабатывается рядом с уложенным на дно трубопроводом 1 или траншея разрабатывается до укладки трубопровода на дно, показанной на рисунке 1.13 а и б соответственно. Сама траншея разрабатывается подводным траншеекопателем с управлением с поверхности воды (по кабелю) Вынимаемы из траншей грунт укладывается вдоль траншеи 3. Если глубина воды не превышает 25 м, то можно траншею разрабатывать с поверхности воды с помощью земснаряда (механическая или гидравлическая разработка).

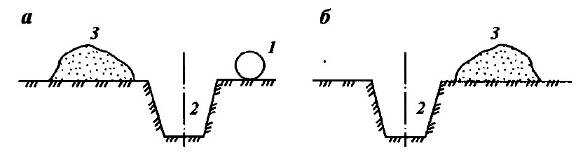

Рисунок 1.13 — Схема разработки траншей для подводных трубопроводов

Грунт из траншеи убирается с помощью барж с открывающимся днищем. Схема показана на рисунке 1.14. Земснаряд 1 разрабатывает транше 2 и перекачивает пульпу по пульпопроводу 3 в баржу 4. В барже вода частично отфильтровывается и оставшийся грунт отвозиться к месту его выгрузки. Выгрузка производится очень быстро при открывании днищ 5.

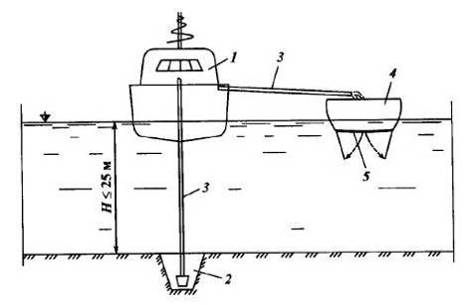

Рисунок 1.14 — Разработка грунта плавающим земснарядом с отгрузкой его на баржу

По второй схеме разработка траншей производится либо под уже уложенным трубопроводом, либо одновременно с укладкой трубопровода способом протаскивания.

Устройство траншеи по уже уложенным на дно трубопроводом производится с помощью трубозаглубительного устройства (снаряда). Существует много видов заглубительных снарядов.

Показанный на рисунке 1.15 трубозаглубительный снаряд состоит из судна (базы) и трубозаглубителя — рабочего органа. На плавучей базе размещаются насосы, компрессоры, энергетические установки, крановое оборудование или лебедки для установки трубозаглубителя на трубопровод и подъема его на палубу, якорные лебедки, лебедки для перемещения снаряда, приборы контроля и управления и вспомогательные помещения.

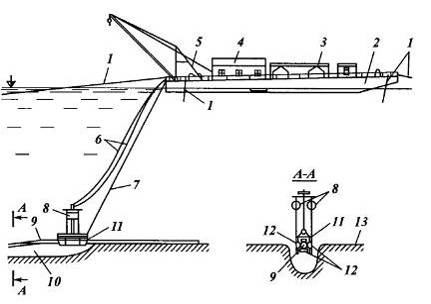

Рисунок 1.15 — Схема разработки грунта трубозаглубительным снарядом:

1— якорный трос; 2 — корпус баржи; 3 — якорные лебедки; 4 — насосно-компрессорное оборудование; 5 — буксирная лебедка; 6 — шланги для воздуха и воды; 7 — буксирный трос; 8 — понтоны; 9 — трубопровод, заглубляемый в траншею; 10 — разрабатываемая траншея; 11 — трубозаглубитель; 12 — опорные и фиксирующие катки; 13 — морское дно

Основное назначение рабочего органа — заглубление трубопровода путем разработки и удаления грунта из-под трубопровода. Трубозаглубитель состоит из несущей конструкции, опорных и фиксирующих катков, рабочих элементов (гидромониторные насадки, фрезы, грунтососы) и стабилизаторов устойчивости положения.

Несущая конструкция гидравлических трубозаглубителей выполняется трубчатой, внутренняя полость ее используется для подачи воды к рабочим элементам. Несущая конструкция воспринимает вес трубозаглубителя и передает его на трубопровод или на опорные полозья. Размеры и вес несущей конструкции зависят от диаметра трубопровода, типа и расположения рабочих органов.
