Рытье траншей для подводных трубопроводов

В Японии фирмой «Комацу» разработан подводный бульдозер, предназначенный для работы на глубинах от 2 до 60 м. Бульдозер имеет дистанционное управление, размещаемое на судне или на берегу. Масса гусеничного трактора (на воздухе) — 34 т, мощность электродвигателя — 125 кВт, скорость передвижения — 2 и 3,5 км/ч. Высокая мощность и большая масса бульдозера обеспечивают перемещения большого количества грунта и позволяют разрабатывать твердые грунты, для разработки которых не пригодны землесосы и ковшовые землечерпалки.

В Германии создана установка, предназначенная для выполнения земляных работ на глубинах до 4 км, которая может быть использована и для разработки подводных траншей на больших глубинах. Установка, показанная на рисунке 1.17, состоит из подводного экскаватора 4, промежуточной подводной станции 2 и надводного судна 1.

Рисунок 1.17 — Установка для разработки подводных траншей на больших глубинах

На стреле 5 длиной 15 м укреплено всасывающее устройство 6 с механическим разрыхлителем фрезерного типа. Подъем и опускание стрелы осуществляется гидроприводом. Экскаватор связан с промежуточной подводной станцией силовыми кабелями, проводами системы управления и пульпопроводом 3. Глубина опускания промежуточной станции принимается такой, чтобы разрабатываемый экскаватором грунт в виде пульпы поступал в нее за счет перепада гидростатического давления. В промежуточной станции происходит разделение грунта и воды. С надводным судном промежуточная станция связана трубопроводом для подачи разработанного грунта на поверхность и трубопроводами большого диаметра, служащими для перемещения обслуживающего персонала в подводную станцию, а также подачи необходимых материалов и прокладки кабелей. Внутри станции поддерживается атмосферное давление, поэтому обслуживающие и ремонт ее механизмов проводятся без глубоководных скафандров.

В США создано устройство для заглубления предварительно уложенных на дно подводных трубопроводов и кабелей. Это устройство показано на рисунке 1.18.

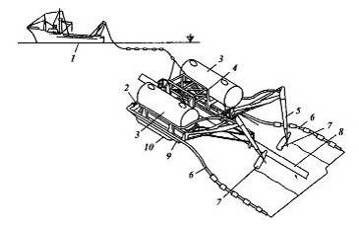

Рисунок 1.18 — Устройство для заглубления трубопроводов и кабелей

Состоит устройство из рамы 4 П-образной формы. Рама опирается на гусеницы 10, с помощью которых устройство перемещается вдоль заглубляемого трубопровода 8. Обеспечение требуемой плавучести устройства осуществляется двумя цилиндрическим понтонами 3. Для предотвращения погружения устройства в слабые грунты и улучшения перемещения предусмотрены лыжи 9. Грунт разрабатывается с помощью вращающихся рыхлителей 7, устанавливаемых на конце шарнирных рычагов 5 и располагаемых по обеим сторонам трубопровода 8. Центробежные насосы обеспечивают высасывание пульпы по тубам 6 и засыпку заглубляемого трубопровода из труб 2. Управление устройством и обеспечение его энергией осуществляется с надводного судна 1.

В США сконструирован также новый тип дноуглубительного снаряда, изображенного на рисунке 1.19.

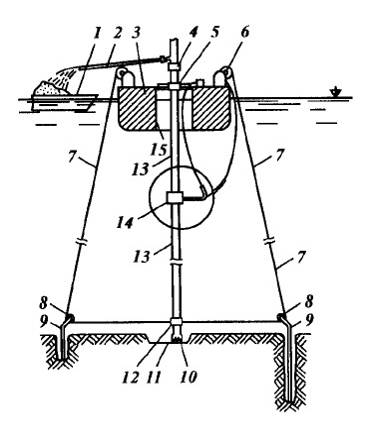

Рисунок 1.19 — Схема дноуглубительного снаряда с вращающейся штангой

Снаряд состоит из судна 3 с шахтой 15, через которую пропускается полая трубчатая штанга 13, снабженная режущей головкой 10, станка 5 для вращения штанги и приведения в действие режущей головки системы направляющих тросов 7 для перемещения штанги с режущей головкой по дну и эрлифтной установки для подъема на поверхность разрабатываемого грунта. Для дноуглубительного снаряда рекомендуется использовать обычные буровые судна. Штанга изготовлена из обсадных труб, применяемых при бурении скважин, и должна иметь достаточную гибкость для обеспечения максимального размера рабочей зоны 11 при фиксированном положении судна.
