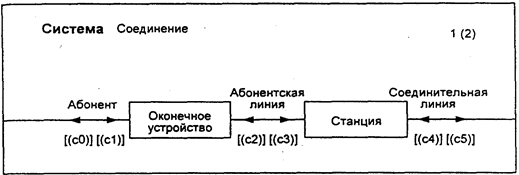

Рис. 2.1. Диаграмма взаимодействия блоков

Каждый блок в диаграмме SDL-системы может быть в дальнейшем разделен либо еще на блоки, либо на набор процессов. Процесс описывает поведение в SDL и является наиболее важным объектом в языке. Поведение каждого процесса определяется расширенным конечным автоматом, который выполняет действия и генерирует реакции (сигналы) в ответ на внешние дискретные воздействия (сигналы).

Такой автомат имеет конечное число внутренних состояний и оперирует с конечным дискретным множеством входов и выходов. Под автоматом с конечным числом состояний понимается объект, находящийся в одном из дискретных состояний S1, S2, ., Sn, на вход которого поступают извне некоторые сигналы I1, I2, ., Im, а на выходе, которого имеется набор выходных сигналов J1, J2, .,Jk. Под влиянием входных сигналов автомат переходит из одного состояния в другое, которое может совпадать с предыдущим, и выдает выходной сигнал. При этом для каждого состояния Si и для каждого входного сигнала Ij однозначно известно, в какое состояние St перейдет автомат, и какой выходной сигнал Jo он при этом выдаст.

В отличие от классического конечного автомата расширенный конечный автомат допускает возможность перехода ненулевой длительности и определяет механизм простой очереди (FIFO) для сигналов, поступающих в автомат в тот момент, когда он выполняет некоторый переход. Сигналы рассматриваются по одному в каждый момент времени в порядке их поступления.

Итак, процесс в SDL-спецификации имеет конечное число состояний, в каждом из которых он может принимать ряд отправленных этому процессу допустимых сигналов (от других процессов или от таймера). Процесс может находиться в одном из состояний или в переходе между состояниями. Если во время перехода поступает сигнал, предназначенный для данного процесса, то он ставится в очередь к процессу.

Действия, выполняемые во время перехода, могут заключаться в преобразовании данных, в посылке сигналов в направлении к другим процессам и т.д. Сигналы могут содержать информацию, которая определяется на основании данных процесса, посылающего сигнал, и используется процессом-получателем вместе с той информацией, которой располагает сам этот процесс. Помимо процессов, содержащихся в рассматриваемой системе, сигналы могут также направляться за пределы системы во внешнюю среду, а также поступать из внешней среды. Под внешней средой понимается все, находящееся вне SDL-системы.

Посылка и получение сигналов, передача с их помощью информации от одного процесса к другому, обработка и использование этой информации и определяют сценарий функционирования SDL-системы. Предполагается, что после выполнения заданного сценария должен быть достигнут определенный результат в поведении специфицируемой системы, в частности, протокола сигнализации. Как правило, ожидаемый результат будет заключаться в том, что в ответ на ряд сигналов, поступающих из внешней среды (например, оконечного станционного комплекта соединительной линии), система должна совершить определенные действия, оканчивающиеся передачей сообщений во внешнюю среду (в этот же станционный комплект соединительной линии и/или в другой программный процесс управления посылкой тональных сигналов, в процесс запроса информации АОН и т.п.).

Пример процесса «Тастатура» приведен на рис. 2.2. Пустой символ в верхнем левом углу означает начало процесса. Он ведет к исходному состоянию, в котором процесс может принять два входных сигнала: «Клавиша» или «Готово». Все переменные являются локальными для процесса. Символы ниже входных сигналов являются символами задачи для внутренних действий процесса. Задача может быть формальной или содержать неформальный текст в одинарных кавычках, как это имеет место на рис 2.2. Под правым символом задачи находится символ выхода:

«Передача (посылка)», который означает передачу сигнала. Содержанием сигнала является значение локальной переменной.

Графические символы SDL, используемые в данном примере и в других главах книги, приведены в первой колонке таблицы 2.1. Рядом помещены соответствующие этим графическим символам понятия и их обозначения в программоподобной версии SDL.
