Методология спецификации и описания систем сигнализации

Первые выпуски Рекомендации Z. 100, издаваемые МККТТ, включали специальную линейку-трафарет (шаблон) для рисования SDL-диаграмм с использованием графического синтаксиса SDL. Этот шаблон изображен на рис. 2.3.

В нем присутствуют следующие символы: ввод, вывод, решение, опция, процесс, старт, задача, состояние, коннектор, останов, сохранение.

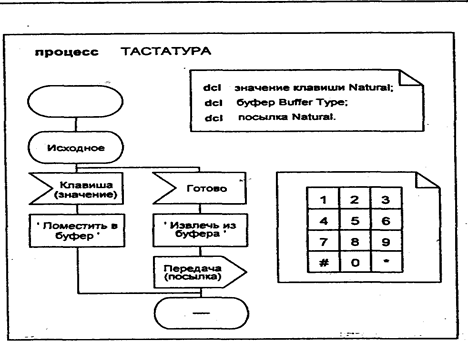

Рис. 2.2. SDL-диаграмма процесса тастатуры

Символы вызова процедуры, вызова макро и запроса создания конструируются из символа задачи путем добавления необходимых горизонтальных и вертикальных линий.

Символы старта процедуры и входа в макро конструируются из символа старта.

Символ выхода из макро получается из символа коннектора.

Символ возврата из процедуры является комбинацией символов коннектора и останова.

Для компьютерной обработки был ориентирован второй программо-подобный синтаксис SDL. С появлением мощных графических инструментальных средств современных компьютеров актуальность такого разделения постепенно теряется. Эти современные инструментальные средства поддержки SDL включают графические редакторы для диаграмм, трансляторы между диаграммой (графическим представлением) и программоподобным представлением, статические анализаторы для поиска синтаксических ошибок, таких, как неопределенные имена и несовместимые интерфейсы, генераторы кодов, динамические анализаторы и имитаторы для моделирования случайных процессов поступления сигналов и другие средства.

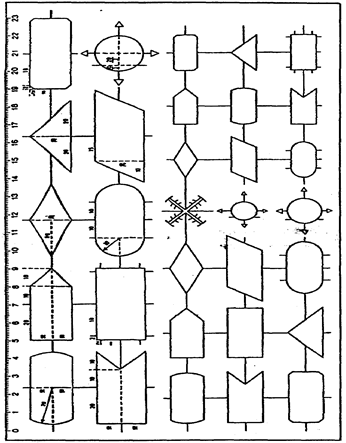

Отношение длины к ширине =2:1. Используются три размера: длина =40мм, 28мм и 20мм. (40/Ö2=28;28/Ö2=20мм и т.д.) Рис. 2.3. Шаблон для вычерчивания SDL-диаграмм

Некоторые инструментальные средства позволяют также проверить моделируемые режимы на соответствие формулам логики, записанным либо в виде временной логики, либо как MSC. В этом случае сценарии MSC служат предикатами в моделируемых SDL спецификациях, которые, в свою очередь, должны включать описания поведения MSC. Динамические анализаторы SDL успешно применяются также для обнаружения тупиковых ситуаций (блокировок) в системах SDL.

Граф процесса в представлении SDL состоит из набора графических символов, соединенных направленными линиями потоков. Каждому символу приписывается имя. Если в диаграмме присутствует несколько символов состояния с одним и тем же именем, то все они означают одно и то же состояние. В символах, представляющих ввод, вывод и сохранение, должно присутствовать имя соответствующего сигнала. Аналогичным образом текст помещается в символах задачи и решения.

При соединении символов в диаграммы необходимо соблюдать определенные правила соединения. Эти правила следующие:

• за символом состояния может следовать только символ ввода или символы ввода и сохранения;

• символ ввода (сохранения) может следовать только за символом состояния;

• за символом ввода может следовать любой (одам) символ, кроме ввода и сохранения;

• за символом задачи или вывода следует любой (один) символ, кроме ввода или сохранения;

• за символом решения следует n (ns2) символов, которые могут быть какими угодно, кроме символов ввода, сохранения;

• за символом сохранения не следует ничего.

Рисунок 2.4. иллюстрирует вышеприведенные правила построения SDL-диаграмм процесса.

Указатели стрелок требуются всякий раз, когда сходятся две линии связи или когда линия связи входит в OUT-соединитель или символ состояния. Указатели стрелок запрещаются на линиях связи, входящих в символы ввода. При всех других обстоятельствах указатели стрелок являются необязательными.

Существуют следующие правила при вычерчивании и чтении графических SDL-диаграмм, которым автор пытался следовать в данной книге: обычная последовательность чтения диаграмм - сверху-вниз и слева-направо; диаграммы должны быть краткими, детализация диаграмм должна осуществляться в процедурах, макро и т.п.; связный сегмент диаграммы по возможности представляется на одной странице; текст предпочтительно размещать в символах, а если это не удается - в символах расширения текста.
