Конструирование вариантов дорожной одежды

Так как конструкцию дорожной одежды назначаем для дороги IVкатегории, то проектируем два варианта нежесткой дорожной одежды разного типа - капитального и облегченного (с усовершенствованным покрытием). Рекомендуется при назначении типа дорожной одежды учитывать категорию дороги и суммарное расчетное количество раз прилагаемой нагрузки [1, табл. 3.4].

Минимальные толщины покрытия и других конструктивных слоев дорожной одежды определяем по [2, табл. 30] или [3, табл. 5.6].

В соответствии с вышеизложенным намечаем следующие материалы для слоев дорожной одежды (рисунок 3.1).

I вариант IIвариант

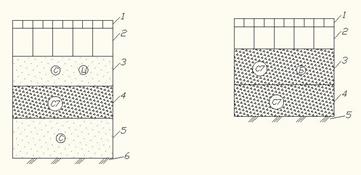

Рисунок 3.1 – Слои дорожной одежды

Iвариант (капитальный тип):

1 - верхний слой покрытия - асфальтобетон плотный из горячей мелкозернистой смеси типа А II марки на битуме БНД 60/90, ГОСТ 9128- 97*(см);

2 - нижний слой покрытия - асфальтобетон высокопористый из горячей щебеночной крупнозернистой смеси Iмарки на битуме БНД 60/90, ГОСТ 9128-97* (см);

3 - верхний слой основания –песок средней крупности, обработанный цементом М60, ГОСТ 23558-94(см);

4 - нижний слой основания – щебеночно-песчаная смесь С7,ГОСТ 25607-94 (см уточняется расчетом);

5 – дополнительный слой – песок средней крупности, ГОСТ 25100-95 (см уточняется расчетом)

6- грунт земляного полотна –суглинок тяжелый пылеватый.

IIвариант (капитальный тип):

1 - верхний слой покрытия - асфальтобетон плотный из горячей мелкозернистой смеси типа ВIIмарки на битуме БНД 60/90 с поверхностной обработкой, ГОСТ 9128- 97*(см);

2 - нижний слой покрытия - асфальтобетон пористый из горячей щебеночной крупнозернистой смеси IIмарки на битуме БНД 60/90, ГОСТ 9128-97* (см);

3 - верхний слой основания – щебеночно-песчаная смесь С7, обработанная битумом 60/90,ГОСТ 30491-97 (см);

4 - нижний слой основания – щебеночно-песчаная смесь С7,ГОСТ 25607-94 (см уточняется расчетом);

5 - грунт земляного полотна – песок средней крупности, ГОСТ 8736-95.
