Принципы цифровой коммутации. Основной состав оборудования цифровых коммутационных станций

В коммутационном поле цифровой АТС осуществляются соединения между цифровыми основными каналами (каналы ЕО ИЛИ ОЦК), образованными в первичных цифровых каналах (каналы ПЦК или Е1), включенных в станцию.

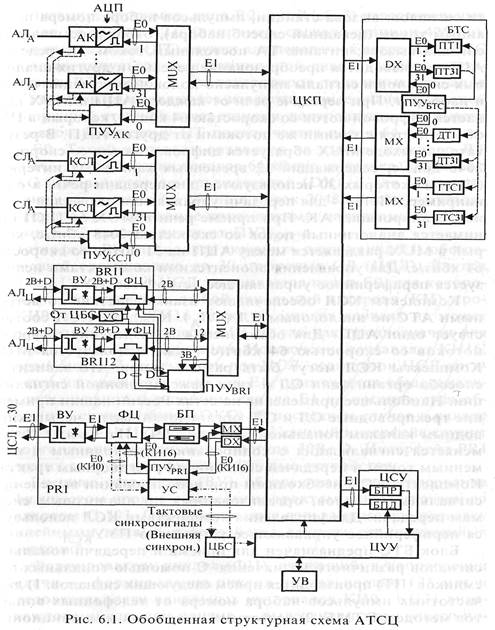

Станция включает в себя: цифровое коммутационное поле (ЦКП), мультиплексоры /демультиплексоры (MUX), аналого-цифровые преобразователи (АЦП), абонентские комплекты (АК), комплект соединительных линий (КСЛ), периферийные управляющие устройства (ПУУ), блок тональных сигналов (БТС), интерфейсы базового доступа сети ISDN (BRI), интерфейс канала Е1 (PRI), центральный блок синхронизации (ЦБС), центральное управляющее устройство станции (ЦУУ) и внешние устройства (УВ).

В ЦКП включаются внутристанционные каналы Е1. Внутри ЦКП производятся соединения между каналами ЕО в соответствии I с требованиями абонентов на установление соединений. Поскольку каналы ЕО находятся в разных временных позициях, построение ЦКП основывается на оперативной памяти, хранящей содержимое канальных интервалов входящих потоков 2048 кбит/с.

телефонная связь коммутация железнодорожный

В один АК включается аналоговая абонентская линия. АК выполняет следующие функции: прием от телефонного аппарата сигналов вызова станции, импульсов набора номера постоянным током (декадный способ набора), отбоя; посылка в АЛ сигнала вызова; питание ТА постоянным током. Посредством АЦП производится преобразование речевых и других аналоговых сигналов в сигналы импульсно-кодовой модуляции (ИКМ) и наоборот. При передаче речи от каждого АЦП к MUX передается цифровой поток со скоростью 64 кбит/с, который в ЦКП объединяется с такими же потоками от других АЦП. Для управления абонентскими комплектами используется периферийное управляющее устройство ПУУДК.

Комплекты КСЛ обеспечивают взаимодействие со встречными АТС по аналоговым СЛ (СЛА). Каждому КСЛ соответствует один АЦП. Для объединения и разделения цифровых потоков со скоростью 64 кбит/с также используется MUX. Комплекты КСЛ могут быть разных типов, что зависит от способа организации СЛ и типа межстанционной сигнализации. Комплекты КСЛ необходимы при использовании выделенных сигнальных каналов, организованных по аналоговым системам передачи. Для управления комплектами КСЛ используется периферийное управляющее устройство ПУУКСЛ.

Блок БТС предназначен для приема и передачи тональных сигналов различного назначения.

Интерфейс PRI позволяет включить один канал Е1, обеспечивающий организацию до 30 цифровых СЛ (ЦСЛ). Интерфейс PRI содержит следующие функциональные устройства:

1. Внешнее устройство (ВУ), обеспечивающее согласование на физическом уровне с линейным трактом в соответствии со стандартом G.703. Оно имеет также гальваническую развязку с линейными цепями и устройства защиты от повышенных напряжений.

2. Формирователь циклов (ФЦ), служащий: в направлении передачи - формирование циклов длительностью 125 мкс и последовательности канальных интервалов КИ0 .КИ31 внутри каждого цикла; при приеме - выделение из входящего потока канальных интервалов и контроль над цикловой последовательностью. ФЦ позволяет вставлять и выводить информацию из канала сигнализации, для чего обычно предназначен КИ16. В ФЦ также можно выделять КИО, содержащий синхросигналы.
