Принципы цифровой коммутации. Основной состав оборудования цифровых коммутационных станций

3. Буферная память (БП), необходимая для хранения содержимого канальных интервалов трактов приема и передачи канала Е1 с целью обеспечения синхронизации цифровых потоков внутри станции и в линейном тракте.

4. Мультиплексор (MX) и демультиплексор (DX), служащие для введения и выделения канального интервала сигнализации (например, КИ16) из потока 2048 кбит/с.

5. Периферийное управляющее устройство ПУУрк1, обеспечивающее: прием и передачу сигнальной информации по одному из каналов ЕО (например, КИ-16); обмен сигнальной информацией с ЦУУ. В ПУУрк1 может также происходить преобразование межстанционной и внутристанционной (между ПУУPR1 и ЦУУ) систем сигнализации. ПУУ PR1 может работать с одной из систем сигнализации по выделенным или по общему каналам сигнализации.

6. Устройство синхронизации (УС), обеспечивающее выделение и введение синхросигналов во входящий поток. В случае внешней (принудительной) синхронизации данной станции со стороны встречной АТСЦ от УС к ЦБС передаются тактовые синхросигналы. Передача синхросигналов от ЦБС к УС происходит при любом режиме синхронизации.

Интерфейс BRI служит для включения в станцию цифровых абонентских линий со стандартными точками SQ ИЛИ UQ В соответствии со стандартами сети ISDN. В состав интерфейса входят аналогичные по сравнению с PRI функциональные устройства/.

Центральное сигнальное устройство служит для обмена управляющей информацией между ЦУУ и всеми ПУУ с использованием внутристанционных сигнальных каналов ЕО, входящих в каналы Е1. Как показано на рисунке, для таких каналов ЕО могут использоваться КИО и КИ16. Управляющая информация передается в обе стороны через ЦКП. При этом внутристанционные сигнальные каналы ЕО со стороны устройств ПУУ скоммутированы через ЦКП по постоянной схеме с соответствующими каналами ЕО, входящими в каналы Е1, включенные в ЦСУ. С помощью буферов приема (БПР) и передачи (БПД) происходит накопление управляющей информации.

Блок ЦБС вырабатывает станционные синхросигналы, поступающие к различным устройствам станции. Этот блок включает в себя задающий генератор тактовых импульсов, служащий для формирования цифровых потоков внутри станции. Блок ЦБС может работать в автономном или принудительном режиме.

К внешним устройствам, связанным с ЦУУ, относятся: автоматизированное рабочее место оператора по техническому обслуживанию (АРМто); накопитель на соответствующем носителе; система тарификации вызовов и другие. АРМто обеспечивает контроль и управление работой станции и создается на базе персонального компьютера.

В ряде учрежденческих АТС связь между устройствами ПУУ и ЦУУ осуществляется по выделенным двусторонним внутристанционным каналам передачи данных, а не через ЦКП. В этом случае, обычно, обмен данными происходит по протоколу HDLC в режиме «ведущий-ведомый» (master-slave).

В цифровые абонентские линии включаются цифровые телефонные аппараты, принципиально отличающиеся от аналоговых аппаратов, рассмотренных в разделе 2.

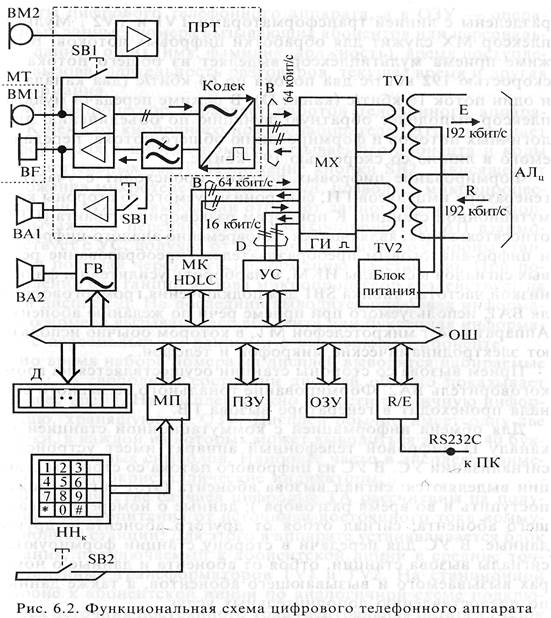

На рис. 6.2 Приведена функциональная схема цифрового телефонного аппарата, позволяющего по одному каналу. В передавать речевую информацию, а по второму - обмениваться данными.
