Определение основных размеров колесной пары

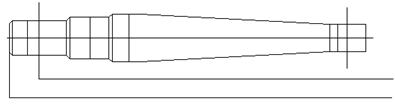

В настоящее время в России более 95% грузового вагонного парка и весе пассажирские вагоны оборудованы буксами с подшипниками качения.

Типовая букса с глухой подшипниковой посадкой внутреннего кольца цилиндрических роликовых подшипников на шейку оси применяется в современных грузовых и пассажирских вагонах.

На железных дорогах России наиболее широко распространены буксы на горячей посадке вследствие их преимуществ. Современная типовая букса с двумя цилиндрическими роликовыми подшипниками для любого типа грузового вагона может иметь два вида торцового крепления внутренних колец от продольного сдвига – торцовой корончатой гайкой или тарельчатой шайбой. Букса с торцовым креплением гайки (см. рис.17, а, б) имеет корпус 1 с приливами 15, в котором размещены передний 2 и задний 3 подшипники с короткими цилиндрическими роликами. Со стороны колеса корпус закрыт лабиринтным уплотнением 4 (съёмныё лабиринт) и 5 (лабиринтное кольцо), а впереди – крепительной 8, укреплённой болтами 16 к корпусу и смотровой 10 крышками с болтами 6 и шайбами 9. Крепительная крышка из стали или алюминиевого сплава прочно удерживает наружные кольца роликовых подшипников 2 и 3 в буксе, не позволяя им проворачиваться и перемещаться вдоль оси при вращении колёсной пары. Внутренние кольца подшипников закреплены на шейке оси с торца корончатой гайкой 11, стопорной планкой 13 и болтами 12. Между корпусом буксы 1 и крепительной крышкой 8 установлено уплотнительное кольцо 7, обеспечивающее герметизацию буксового узла. Внутренняя полость буксы заполнена консистентной смазкой, обеспечивающей надёжную работу подшипников в сложных условиях их нагружения.

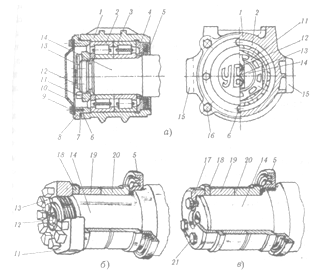

Рис.17 Букса грузового вагона с двумя цилиндрическими роликовыми подшипниками: а - конструкция; б — торцовое крепление внутреннего кольца корончатой гайкой; в — торцовое крепление внутреннего кольца тарельчатой шайбой

Другой вариант торцового крепления внутренних колец подшипников отличается следующими особенностями (см. рис.17, в). К торцу шейки оси тремя или четырьмя (варианты) болтами 21 укрепляется тарельчатая шайба 17, которая своими выступающими краями нажимает на приставное кольцо 18 и прочно закрепляет внутренние кольца подшипников 19 и 20 на шейке оси 14, удерживая их от продольного сдвига при действии осевых нагрузок.

Буксы на горячей и втулочной посадке имеют свои преимущества и недостатки. Преимуществами букс с глухой подшипниковой посадкой является снижение массы вследствие отсутствия втулки и уменьшения габаритных размеров подшипника; сокращение почти в 5 раз затрат труда на монтаж и демонтаж подшипников, а в связи с этим в два с половиной раза снижение эксплуатационных затрат на ремонт букс. Однако, при таком способе посадки нередко наблюдается потеря натяга.
