Расчет непотопляемости

Страница 2

Рассмотренные случаи затопления отсеков

Вариант 3

Координаты затопления:

Xн=3.00м; Xк=-18.00м

Вариант 2

Координаты затопления:

Xн=14.00м; Xк=-12.50м

Вариант 1

Координаты затопления

Xн=55.54м; Xк=14.00м

Вариант 4

Координаты затопления:

Xн=-18.00м; Xк=-49.00м

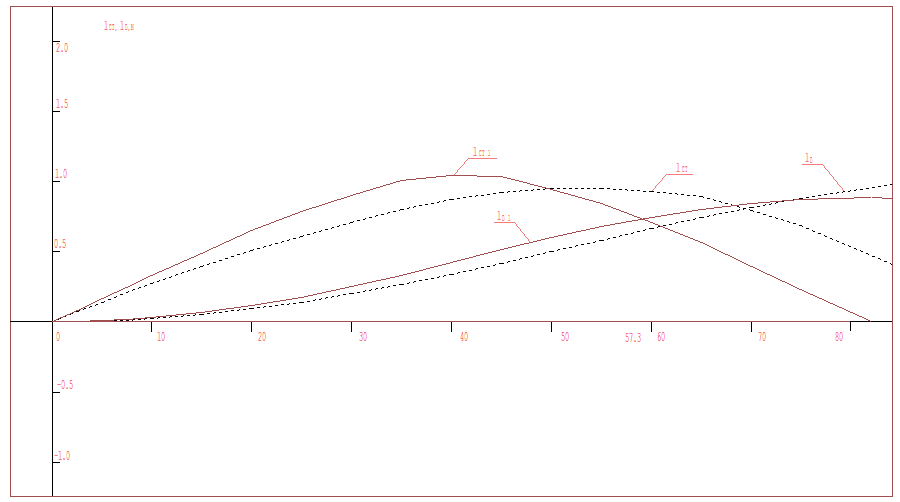

Диаграммы статической и динамической остойчивости корабля при затоплении отсеков по варианту 1

(Пунктиром приведены диаграммы для неповрежденного корабля.)

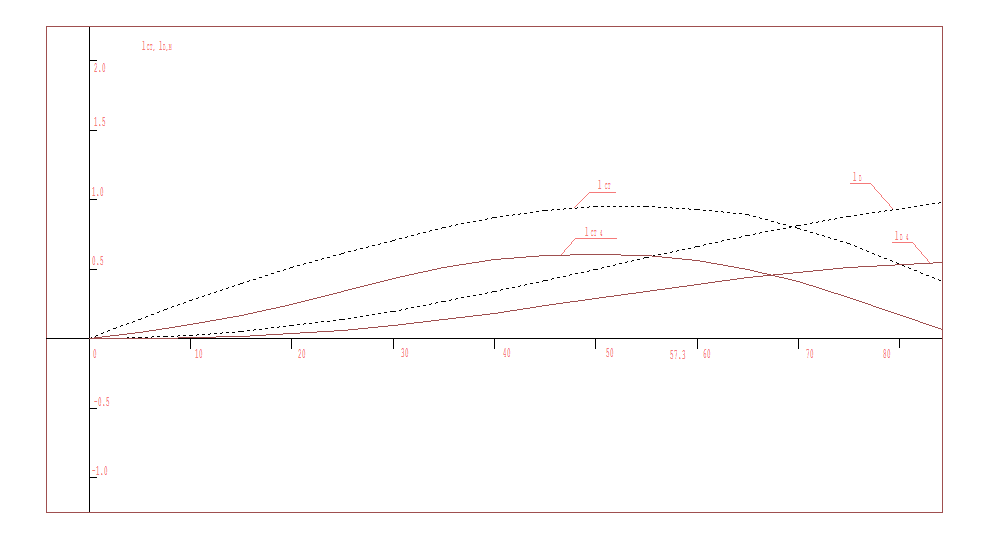

Диаграммы статической и динамической остойчивости корабля при затоплении отсеков по варианту 2

( Пунктиром приведены диаграммы для неповрежденного корабля. )

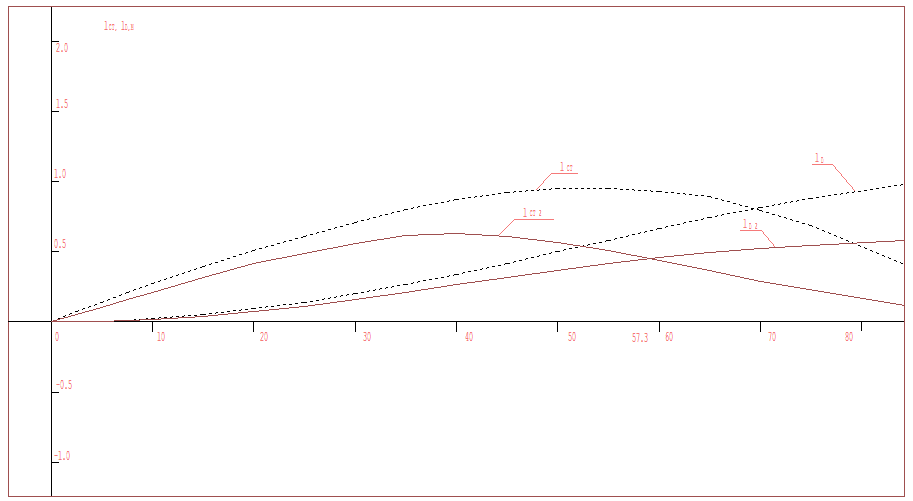

Диаграммы статической и динамической остойчивости корабля при затоплении отсеков по варианту 3

( Пунктиром приведены диаграммы для неповрежденного корабля. )

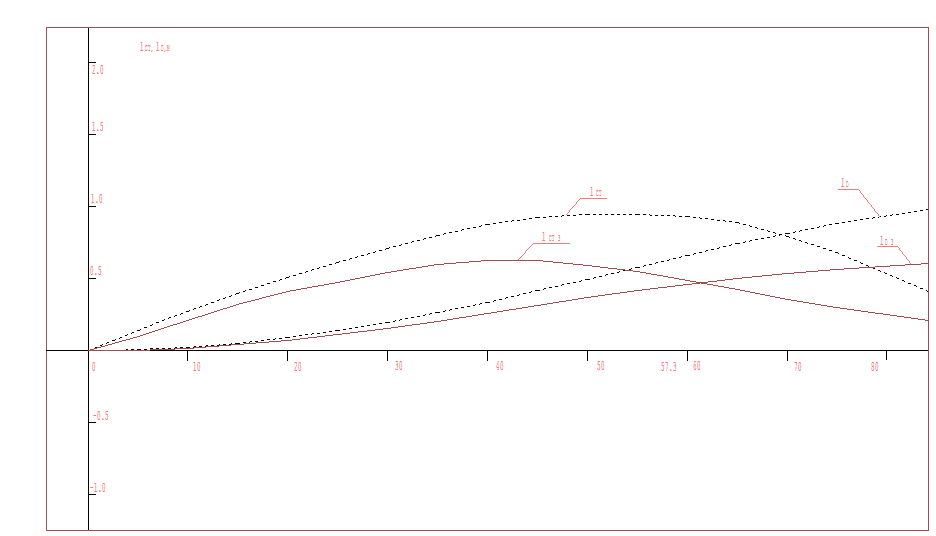

Диаграммы статической и динамической остойчивости корабля при затоплении отсеков по варианту 4

( Пунктиром приведены диаграммы для неповрежденного корабля. )
