Расчет автопогрузчика на устойчивость

где =145мм - расстояние от оси цилиндра до плоскости грузовых цепей, =760мм - расстояние от центра тяжести груза до плоскости грузовых цепей [см. рисунок ],

где =3000мм - высота подъема груза по заданию,

=690мм - расстояние от передней стенки вил до центра тяжести груза.

где -масштабный коэффициент, =33,3

[см. п.п. 2.2, ],

.

где -масштабный коэффициент, =33,3

Вес грузоподъемника равен:

где - вес подъемной каретки с вилами [см. п.п. 3.2.1 ],

- вес выдвижной рамы с плунжером цилиндра подъема и траверсы с роликами, см. п.п. 3.2.1 ],

- вес наружной рамы [см. п.п. 3.2.1 ].

Вес погрузчика без грузоподъемника:

где =56840Н- вес погрузчика по аналогу.

Определив координаты центров тяжести, можно оценить коэффициент грузовой устойчивости, учитывая 10 % запас, он должен быть больше 1,1:

(55)

Коэффициент грузовой устойчивости больше 1,1, следовательно, автопогрузчик устойчив с поднятым на полную высоту номинальным грузом и отклоненным вперёд до отказа грузоподъёмником.

Второй случай: автопогрузчик с поднятым на полную высоту номинальным грузом и нормально установленным к основанию автопогрузчика грузоподъёмником стоит на наклонной площадке (рисунок 7).

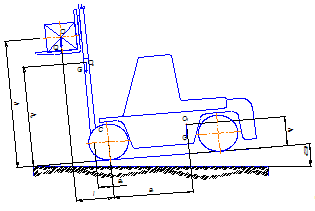

Рисунок 7 - Схема продольной устойчивости автопогрузчика при стоянке на наклонной площадке с максимально поднятым грузом

Согласно рекомендациям уклон площадки принимают равным 4% () для автопогрузчиков грузоподъёмностью до 5 т.

Коэффициент грузовой устойчивости в данном случае равен:

(56)

, следовательно, погрузчик устойчив в данном положении.

Третий случай. Автопогрузчик с грузом при увеличенной его массе на 10 %, т. е. при 1,10, поднятым от земли на высоту h = 300 мм, и отклонённым назад грузоподъёмником до отказа движется с максимальной скоростью и затормаживается с замедлением = 1,5 м/c2 . Расчетная схема приведена на рисунке 8.
