Астатический гидромеханический центробежный регулятор

В новом установившемся режиме, например, после уменьшения момента сопротивления, золотник 10 возвращается в первоначальное положение. Поршень 14 занимает новое положение, соответствующее уменьшенной подаче топлива, т. е. точка С опускается в рассматриваемом примере вниз. Это возможно лишь при перемещении точки А вверх, т. е. при увеличении угловой скорости. Регулятор является статическим и характеристика его подобна характеристике регулятора прямого действия.

Система уравнений движения регулятора с жесткой обратной связью состоит, как и для астатического регулятора, из уравнения (3.3) измерителя, уравнения (3.7) или (3.8) сервомотора и уравнения связи, но последнее должно быть изменено.

Пусть рычаг 9 (см. рис. 3.9) занимает в установившемся режиме положение АВС (рис. 3.10) и в переходном процессе – положение A1B1С1. Перемещение рычага можно представить состоящим из двух поворотов: около точки С до положения A1С и около точки A1 до A1C1. Пренебрегая разницей между дугами и хордами, можно найти смещение золотника от установившегося положения из уравнения

, (3.11)

которое является уравнением жесткой обратной связи.

Определим условия устойчивой работы, пренебрегая, как и ранее, инерцией и трением в измерительном органе. Исключая из системы уравнений (3.1), (3.5), (3.7) и (3.11) переменные ∆и, ∆x; и ∆z, получим после преобразований:

(3.12)

Из сравнения уравнений (3.12) и (3.10) следует, что введение жесткой обратной связи существенно расширяет области устойчивой работы, которая возможна при некоторых значениях Aд<0, если В > 0, и, наоборот, при B< 0, если Aд > 0.

Условие апериодического процесса определяется неравенством

.

Уменьшение ас, т. е. смещение точки В вправо (см. рис. 3.9), облегчает возможность апериодического процесса. Установившееся отклонение угловой скорости

.

Преимущества гидромеханического регулятора в сравнении с регулятором прямого действия заключаются в уменьшении нечувствительности и возможности снижения массы грузов вследствие уменьшения силы, требуемой для перемещения муфты. Однако конструкция его более сложна. Основным недостатком обоих регуляторов является наличие статизма.

Гидромеханический регулятор с гибкой обратной связью (изодромный регулятор)

Гибкая связь в гидромеханических регуляторах, часто называемая изодромом (в переводе с греческого «одинаковая скорость»), соединяет исполнительный орган регулятора с золотником или опорой пружины посредством поршней и маслопровода.

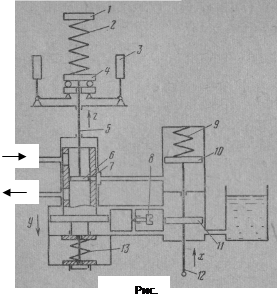

На рис. 3.11 представлена упрощенная кинематическая схема изодромного регулятора, наиболее часто применяемого на мощных тепловозах. Отличия от схемы (см. рис. 3.8а) в основном заключаются в добавлении золотниковой втулки 7 между золотником 6 и его корпусом, компенсационной пружины 13, игольчатого клапана 8 и компенсационного поршня 11 в сервомоторе. Все эти детали вместе с дополнительными маслопроводами представляют собой гибкую обратную связь (изодром). Золотниковое устройство состоит из двух частей: собственно золотника 6, часто называемого плунжером, и золотниковой втулки 7.

При уменьшении нагрузки золотник 6, поднимаясь вместе с муфтой 4, открывает отверстие и поршень 10 начинает опускаться, уменьшая подачу топлива. Одновременно опускается компенсационный поршень 11. Над ним создается разрежение, вследствие чего появляется избыточное давление под поршнем золотниковой втулки 7 и игольчатым клапаном 8. Так как проходное отверстие игольчатого клапана весьма мало, пространство над компенсационным поршнем заполняется в основном жидкостью из пространства над поршнем золотниковой втулки, которая поднимается, сжимая пружину 13, и частично закрывает отверстие, открываемое поднимающимся золотником 6. Так же как и при жесткой обратной связи, в результате повышения скорости поршня 10 и золотниковой втулки 7 и снижения скорости муфты 4 увеличение отверстия прекращается и начинается уменьшение его. Однако, когда движение поршня 10 и муфты 4 к концу переходного процесса становится медленным, компенсационная втулка под действием сжатой пружины 13 возвращается в первоначальное положение за счет перетекания жидкости из полости под поршнем в верхнюю полость через игольчатый клапан.
