Станок для односторонней и двусторонней развальцовки трубок состоит из:

станина;

вороток;

набор зажимов для трубок различного диаметра;

набора штампов двухсторонних;

Принцип действия аналогичен описанному выше, при развальцовке приспособлениями моделей 458R и 345. Основным недостатком всех этих типов развальцовок является то, что весь процесс развальцовки производится в ручную и усилие развальцовки при этом практически ни чем не фиксируется.

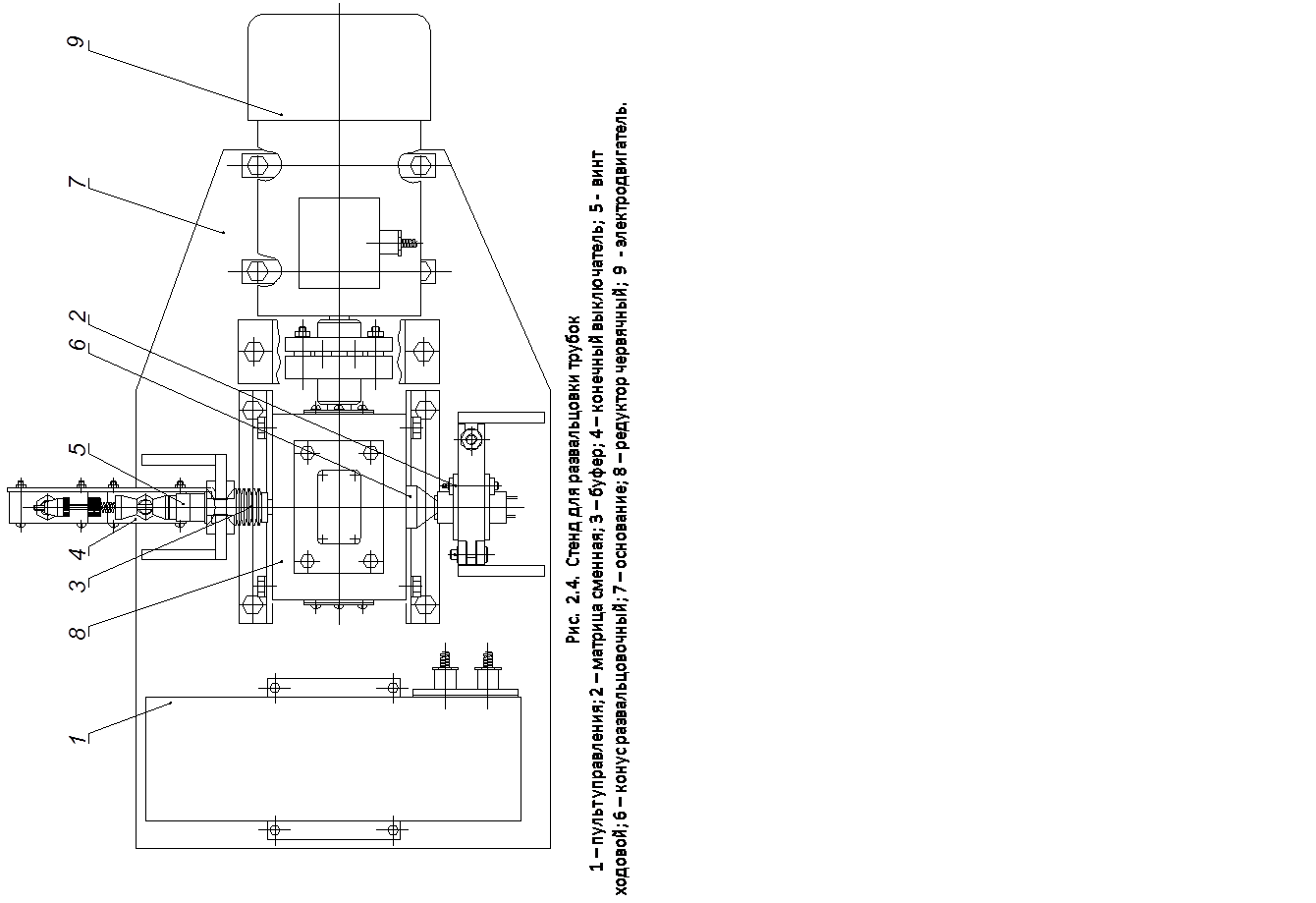

В качестве прототипа принят стенд РУНА 2814 «Стенд для развальцовки концов тонкостенных трубок». Схема стенда представлена на рис. 2.4.

Учитывая, что аналогов такого стенда, о котором шла речь в разделе причин и обоснований реконструкции нет, то выполнена реконструкция стенда с разработкой принципиально новой концепции производственного процесса, которая подразумевает внедрение в конструкцию стенда новых элементов и проведение для их выбора некоторых расчетов.

Таблица 2.1

Технические характеристики стенда

п/п

Наименование

Обозначение

Значение

1

Конструкция

-

переносная

2

Привод стенда

-

электрический

3

Тип электродвигателя привода

-

ЭП-5

4

Мощность

кВт

0,37

5

Частота вращения вала

с-1(об./мин)

25(1500)

6

Редуктор

-

24-63-63-56-1-2-У2

7

Частота вращения развальцовочного конуса

с-1 (об/мин)

2,5(24)

8

Максимальное усилие развальцовки

кН (кгс)

5,5(550)

9

Род тока питающей сети

-

переменный

10

Частота тока

Гц

50

11

Напряжение

В

380

12

Длина стенда

мм

1030

13

Ширина стенда

мм

400

14

Высота

мм

270

15

Масса

кг

15

Устройство стенда

Стенд состоит из следующих основных частей (рис. 2.4.)

- электродвигателя асинхронного

- редуктора червячного

- пульта управления

- основания

Ведомый вал редуктора выполнен полым. На валу установлен, при помощи шлицевого подвижного соединения, развальцовочный конус, имеющий возможность совершать возвратно-поступательное движение при помощи ходового винта. Ходовой винт зафиксирован через буфер, состоящий из тарельчатых пружин на кронштейне основания. На противоположном кронштейне основания расположено устройство для зажима сменных матриц. При помощи сменных матриц производиться установка и фиксация изделия (трубки) в зажимном устройстве. Начальное и конечное положение развальцовочного конуса отслеживается конечными выключателями.
